Требования к макетам

Общие требования к макетам

Предполагается, что все оригинал-макеты подготовлены с учетом данных технических требований и не требуют правок. Поэтому, обращаем Ваше внимание, что материалы, не соответствующие требованиям, могут привести к браку в процессе печати или послепечатной обработки.

Отдел допечатной подготовки производит проверку файлов на соответствие техническим требованиям, но не гарантирует обнаружение всех ошибок и несоoтветствий. Дополнительно возможна доработка макета до соответствия техническим требованиям, сроки и стоимость доработки обговариваются отдельно.

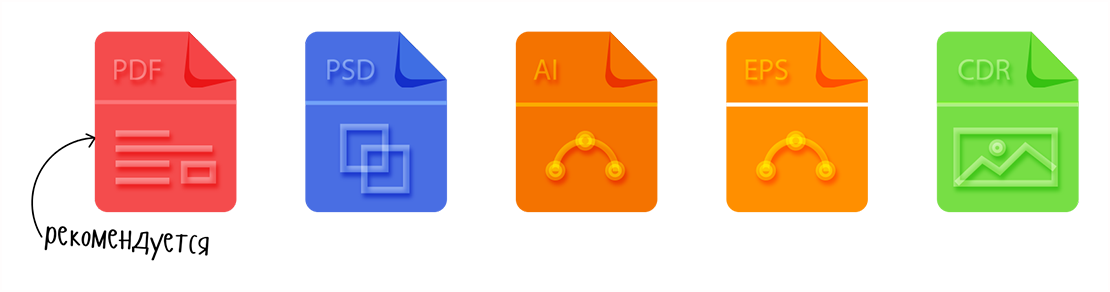

Формат файла

  • Форматы в порядке предпочтения: PDF → PSD → Tiff → Jpeg
  • Для остальных расширений файлов автоматическая проверка не производится

Если Вы используете Eps, Ai (Illustrator), Cdr (CorelDraw), Id (InDesign), то Вам необходимо перевести файл в формат PDF или оформить заказ прислав его на почту.

Обращаем Ваше внимание, что файлы линейки Microsoft Office (Word, Excel, Publisher) не являются оригинал-макетами и требуют доработки за отдельную плату.

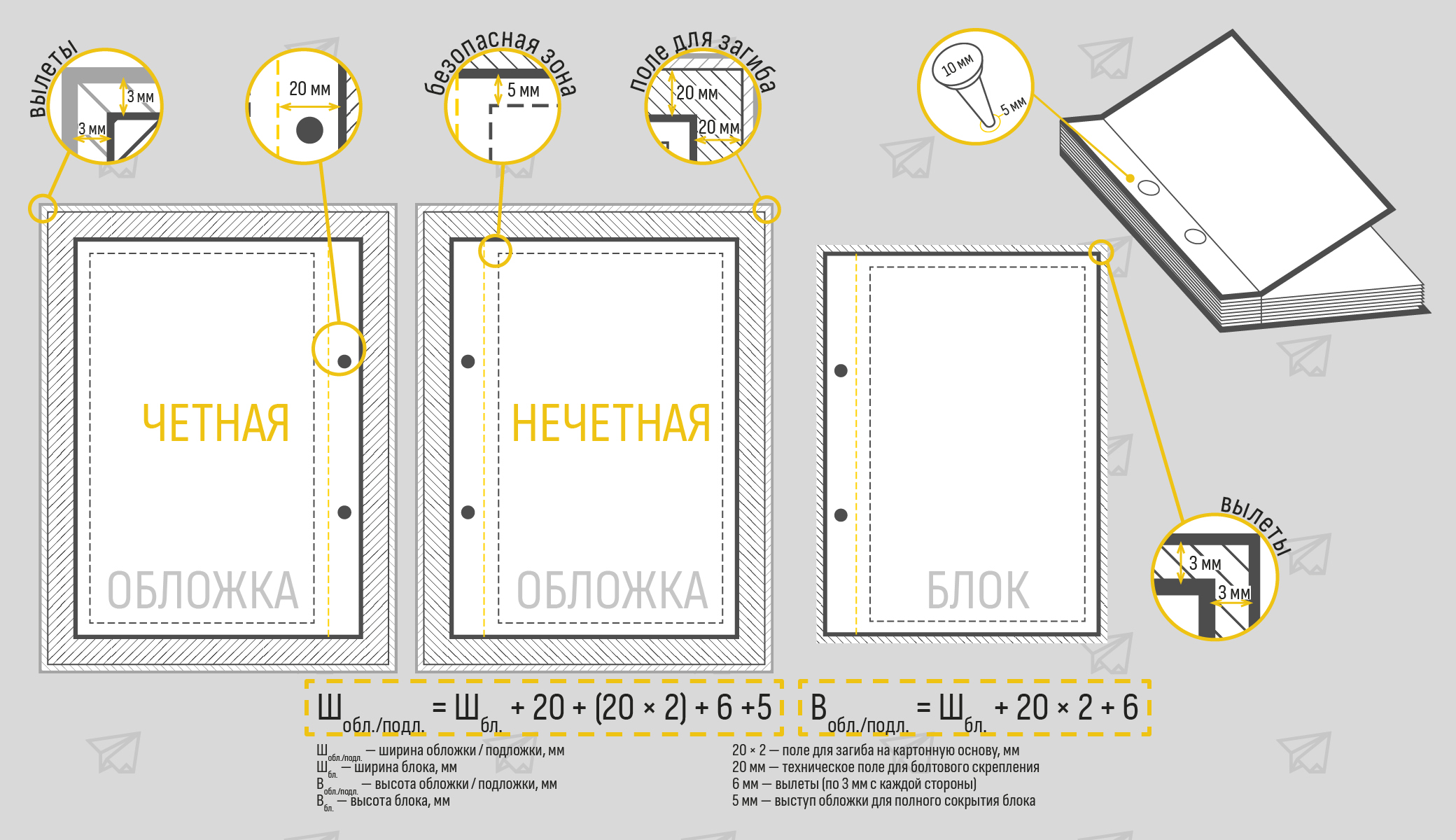

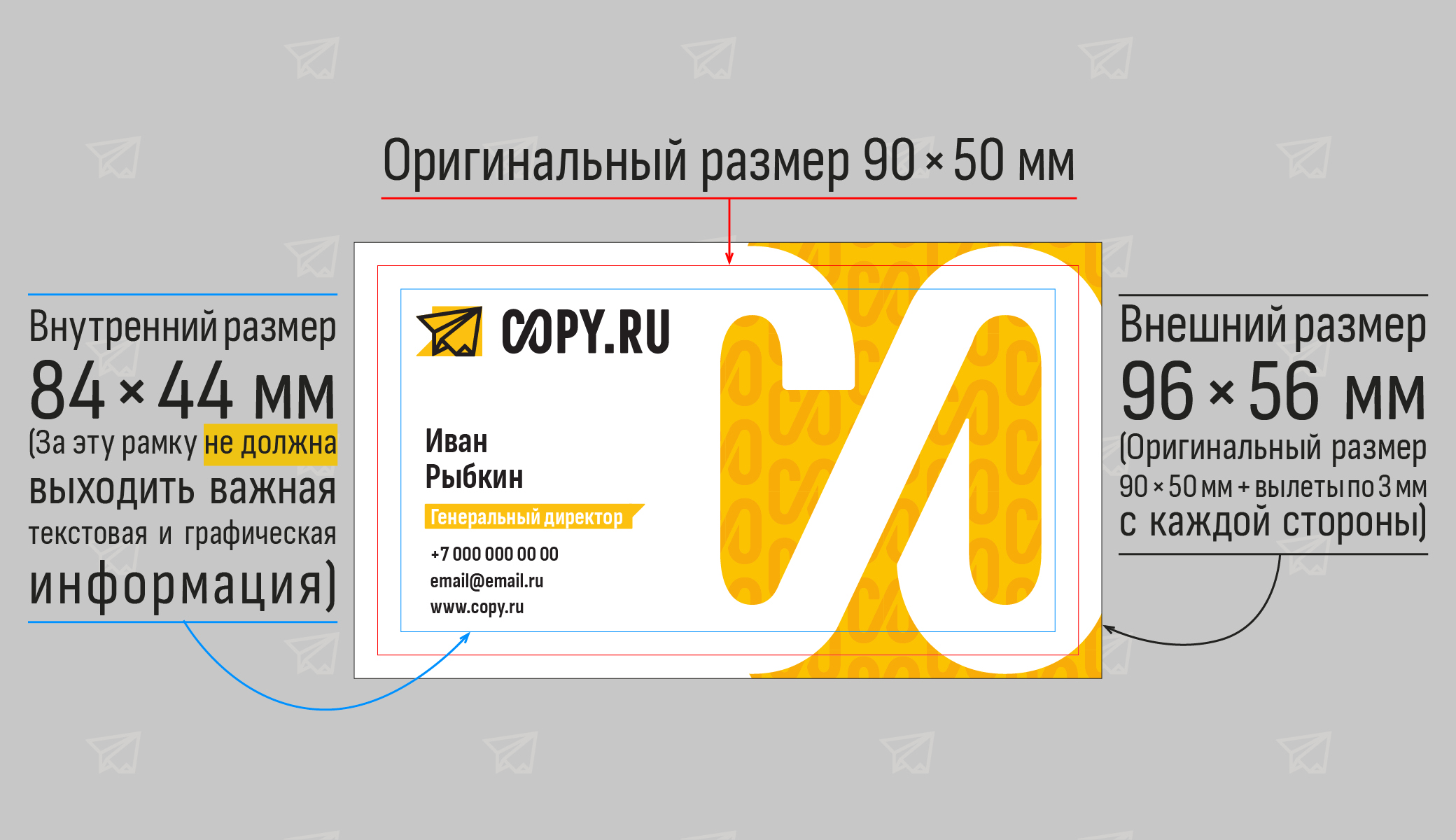

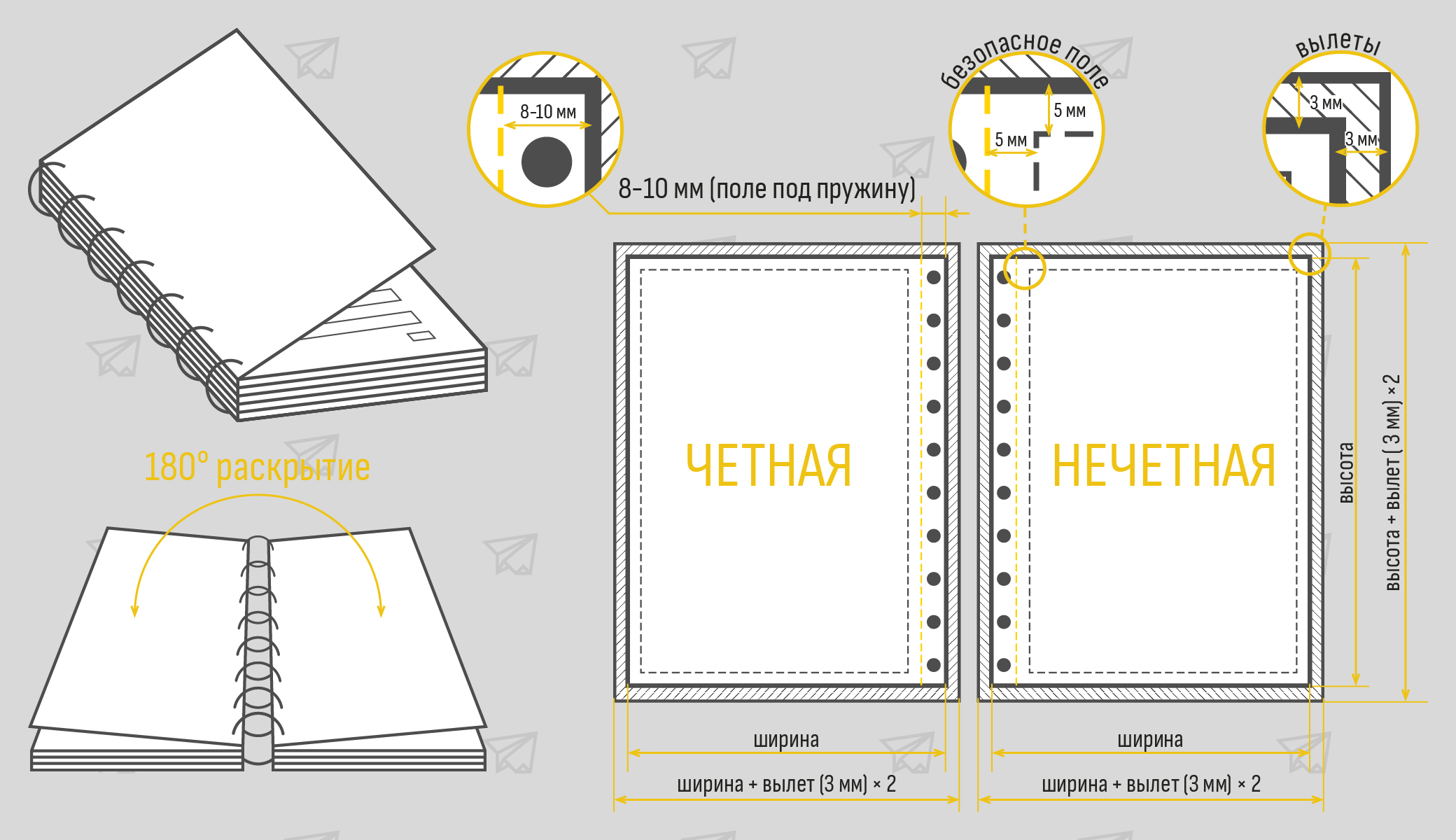

Вылеты

Вылеты — это припуски к обрезному формату, которые необходимо создавать, когда часть изображения уходит «под обрез» (то есть линия реза проходит по картинке).

  • 3 мм (со всех сторон) – для листовой продукции
  • 5 мм (со всех сторон) – для многополосной продукции

При отсутствии вылетов после резки по краям продукции могут образоваться белые поля разных размеров.

Влёты — отступы от линии реза и/или сгиба до содержимого (для учета погрешности печати и реза).

  • Не менее 3 мм (со всех сторон) – для листовой продукции
  • Не менее 5 мм (со всех сторон) – для многополосной продукции

При отсутствии необходимого размера влёта, может происходить «зарезание» значимых элементов макета (слова, номера телефонов, логотипы и пр.)

ВНИМАНИЕ! Не надо отображать в макете линии скругления, биговки и прочих вспомогательных элементов (необходимо размещать данные элементы в отдельном слое или прикладывать превью файл).

Рамки

  • Не используйте в дизайне рамки по периметру
  • Отступ для рамки от края реза должен быть не менее 5-7 мм (но и в этом случае при печати и резке будет отклонение, а значит допустимые отклонения становятся визуально очень заметны)

Рамки

Цвет

  • Цветовая модель: CMYK (нельзя использовать RGB и другие цветовые модели, это приведет к искажению цвета)
  • Профиль: лучше не внедрять цветовые профили (т.к. они создаются под каждую конкретную печатную машину и материал)

При необходимости используйте профиль FOGRA 39.

Заполнение цветом:

  • Менее 3% — не воспроизводится
  • Менее 5 % — не гарантируется

Максимальная плотность красок:

  • 230% — для печати на немелованной бумаге
  • 270% — на мелованной бумаге

В противном случае возможно небольшое искажение цвета.

Печать черно-белым или серым цветом:

  • Серые и черно-белые изображения должны быть переведен в режим Grayscale (иначе при печати могут быть отклонения в другой оттенок. Например: в голубой или пурпурный)
  • Самый светлый пропечатываемый серый цвет – 12%
  • Черные и серые плашки лучше делать составным цветом (для цифровой печати: С=20, М=20, Y=20, К=100; для офсетной печати: С=50, М=50 Y=50, К=100)

Данный «составной» цвет будет выглядеть более насыщенно, но не забывайте, что в этом случае печать будет полноцветная (в 4 краски).

Внимание! В цифровом способе печати нельзя печать пантонами, а так же в 1, 2 или 3 краски. Печать или полноцветная – CMYK (печать в 4 цвета), или печать в 1 черную краску – Grayscale.

Макеты, которые не соответствуют требованияю, переформатируются, чтобы с ними могла работать наша типография. В результате оттенки могут измениться.

цвет

Разрешение

Растровые форматы и связанные с макетом файлы (линки):

  • Фон и подложки от 200dpi
  • Логотипы и картинки от 300dpi
  • Мелкий текст и схемы от 400dpi
  • Максимальное разрешение всех объектов не должно превышать 600dpi

Разрешение

Размер

  • Масштаб 1:1
  • Необходимо задать послеобрезной формат плюс вылеты

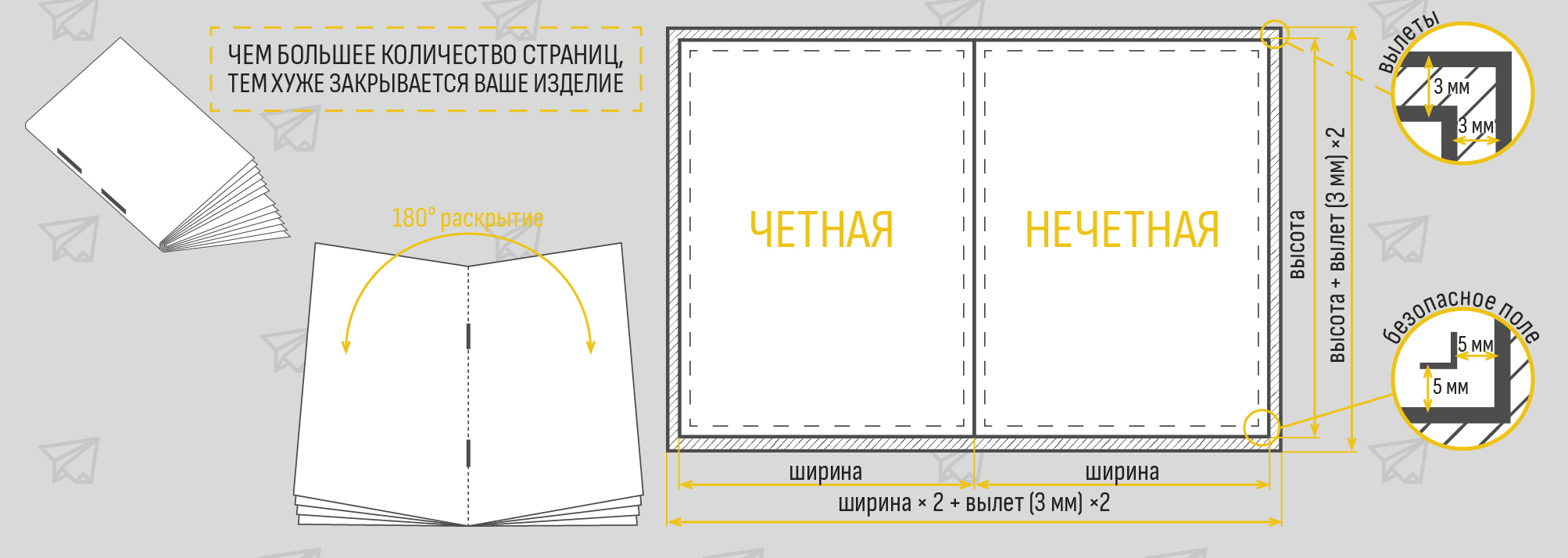

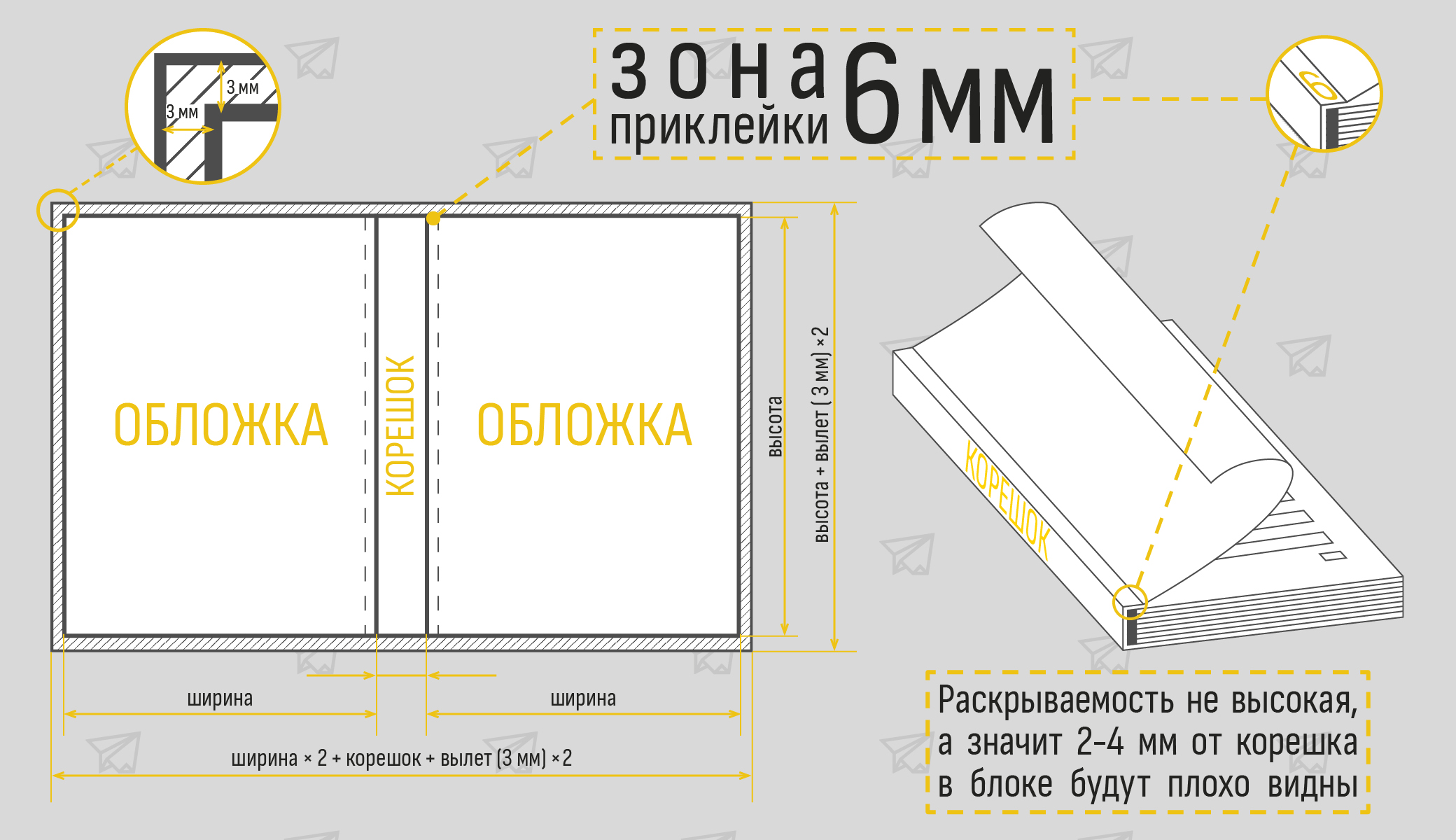

  • Развороты и спуски полос: не принимаются (исключение для разворотов: обложки брошюр на термоклее и евробуклеты)
  • Каждое изделие в отдельном файле (отдельная страница в редакторе)
  • Все служебные метки не должны заходить на изображение, в том числе на вылеты
  • Прозрачность, тени, структуры — растрированы

Шрифт

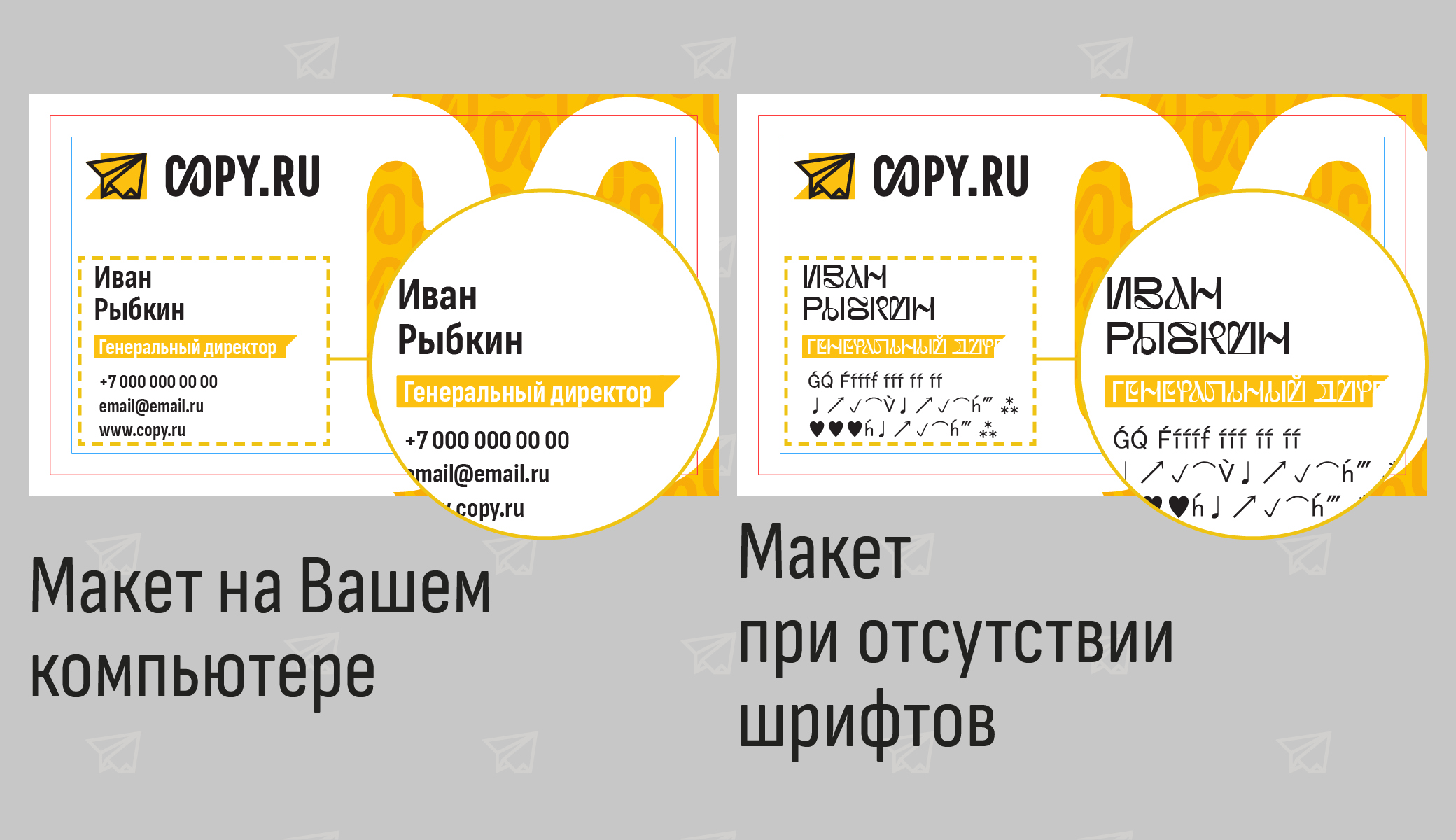

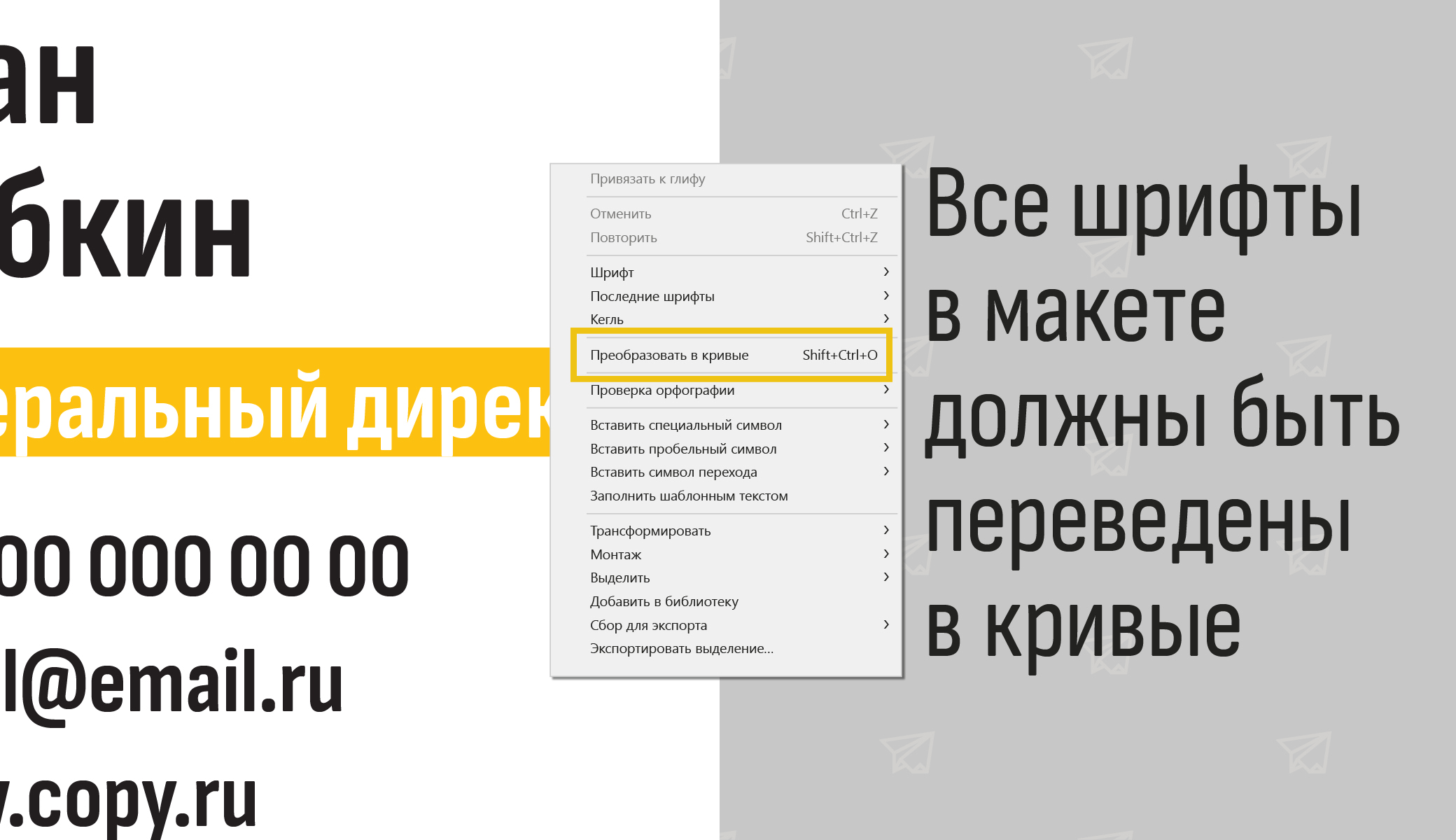

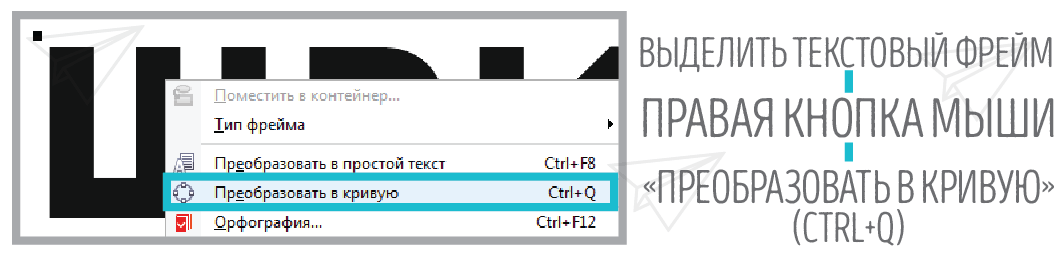

  • Весь текст необходимо перевести в кривые.
  • Не рекомендуется делать составным черным цветом текст и тонкие линии (используйте К=100). Составной цвет может привести к появлению цветных ореолов вокруг покрашенных им объектов
  • Минимальный размер шрифта (задаваемого в несколько красок):
    • 6 pt — для рубленных гарнитур и полужирных начертаний
    • 7 pt – для шрифтов с засечками, декоративных и тонких шрифтов

В случае корректировки текста в типографии прикрепите к заказу все используемые в дизайн макете шрифты.

Обращаем внимание, чем меньше размер шрифта, тем сложнее его читать. Поэтому при просмотре макета используйте реальное отображение размера файла.

Шрифт

Линии и мелкие объекты

Мелкие объекты и тонкие линии выглядят лучше, если они окрашены только одной из четырех составляющих CMYK. Составной цвет может приводить к появлению цветных ореолов вокруг покрашенных им объектов.

Не рекомендуется делать мелкие белые объекты, мелкий белый текст и тонкие белые линии на фоне, состоящем из нескольких красок, т.к. они могут не пропечататься или пропечататься частично

Минимальные толщины линий:

  • 0,2 pt — для одноцветных линий
  • 0,5 pt — толщина многоцветной линии или белой линии на составном фоне

Обращаем ваше внимание

  • При приемке макетов осуществляется проверка файлов, которая не всегда выявляет вышеперечисленные ошибки. В связи с этим, мы не гарантируем их 100% отслеживание.
  • При возникновении брака ввиду несоблюдения технических требований вся ответственность ложится на сторону предоставившую. некорректный макет.

Макеты, не соответствующие данным требованиям, могут быть автоматически доработаны в типографии без согласования с заказчиком.

Цвет при печати может отличаться от экранного из-за особенностей монитора. В связи с этим рекомендуется делать цветопробу.

Без цветопробы презентации по цвету не принимаются.

Требования к файлам: AI, PSD, PDF, CDR

Adobe Illustrator - файлы формата AI

  • Все шрифты переведены в кривые

Все шрифты переведены в кривые

  • Макеты расположены на странице обрезного формата. 1 макет – 1 область (нельзя располагать на 1 области несколько макетов)

Макеты расположены на странице обрезного формата

  • Указаны вылеты – по 3 мм с каждой стороны

Указаны вылеты – по 3 мм с каждой стороны

  • Вставляя растровые изображения желательно приложить все изображения к заказу
  • Не рекомендуется использовать последние версии программ
  • Эффекты наложения и прозрачности растрированы (Object-Rasterize)
  • Количество узлов в кривых не больше 10 000

Adobe PDF - файлы формата PDF

  • Разрешение растровых элементов не менее 300 dpi и не более 600 dpi
  • Штриховых — не менее 600 dpi и не более 1200 dpi
  • Прозрачности переведены в битмап до сохранения в PDF
  • Все картинки в файле имеют достаточное разрешение для печати
  • Все шрифты, использованные в макете, включены в файл
  • Файл не имеет защит (для возможности нормальной подготовки файла для печати)

Corel Draw - файлы формата CDR

Шрифты переведены в кривые

  • Прозрачность, тени и текстуры растрированы
  • Толщина линий не менее 0,13 мм. (не используйте Hairline)
  • Для заливки объектов использована палитра CMYK
  • Количество узлов в кривых не больше 10 000
  • В макете отсутствуют встроенные в него файлы формата PSD, содержащие прозрачные области и файлы TIFF с альфа-каналами
  • Каждый макет располагается на отдельной странице (не располагайте на одной странице все макеты – это неверно)

Макеты расположены на странице обрезного формата

  • Заданная область соответствует размеру готового изделия (послеобрезного), дополнительно сделаны вылеты. При сохранении файла выставлены настройки «Сохранить с вылетами»

Заданная область соответствует размеру готового изделия

Adobe Photoshop - файлы формата PSD

  • Разрешение растрового изображения – не менее 300 dpi (для листовой печати)
  • Разрешение 1:1
  • Цветовая модель CMYK
  • Все слои в изображении слиты
  • Размер изображения соответствует формату изделия + вылеты (по 3 мм с каждой стороны)

Файлы для широкоформатной печати

Объём файла

Оптимальный объем файла от 200 до 400 Мб.

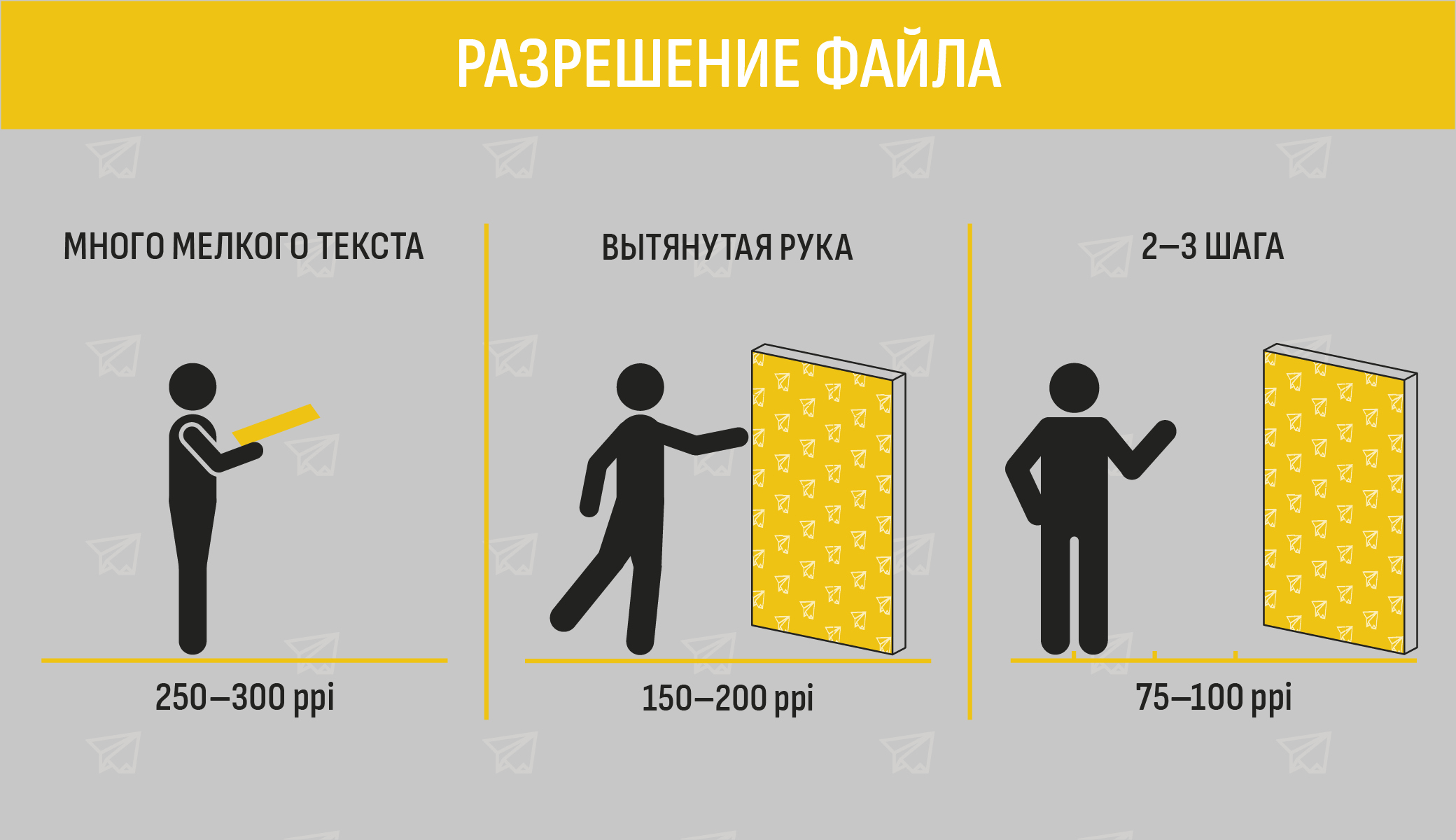

Разрешение

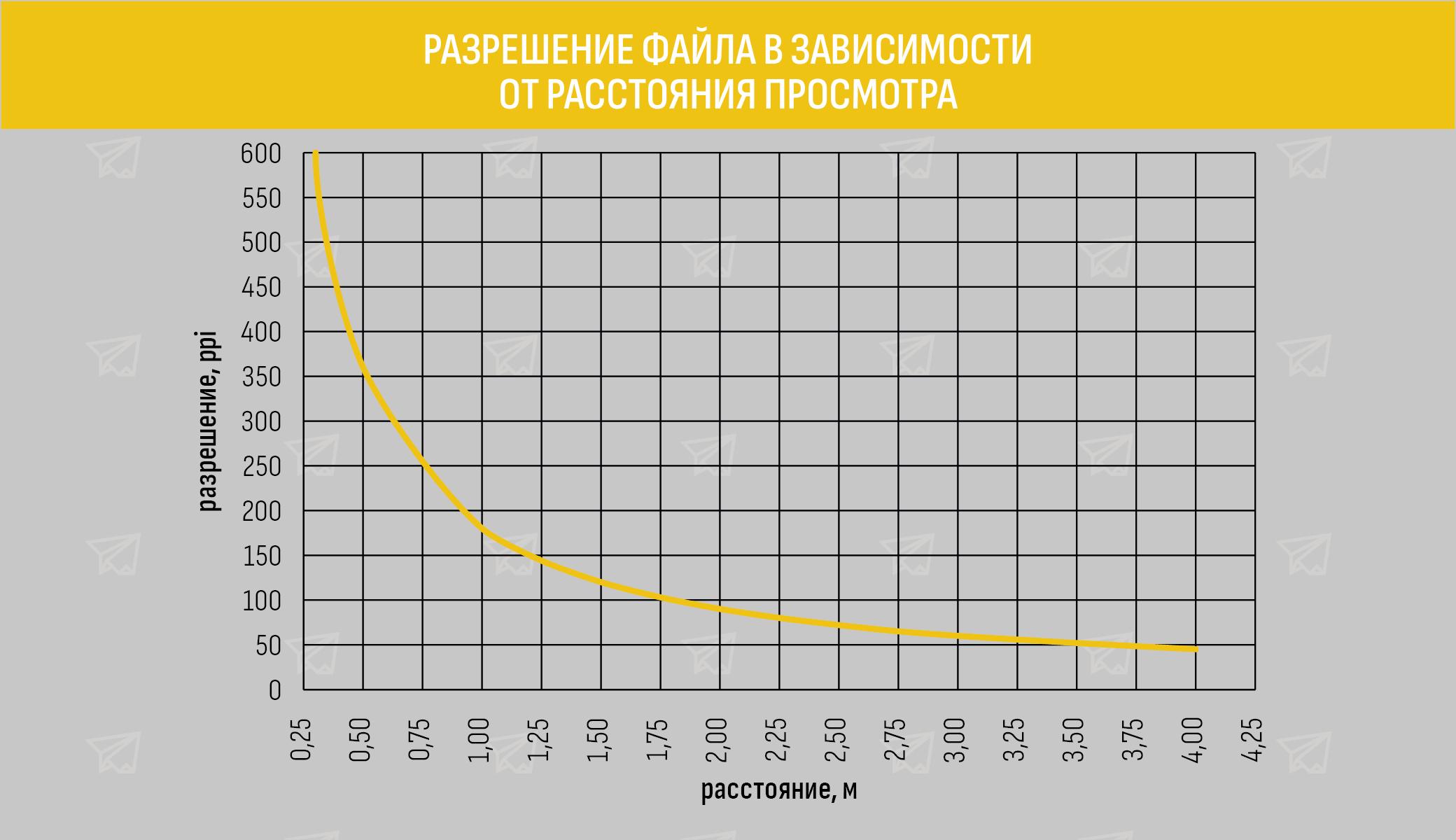

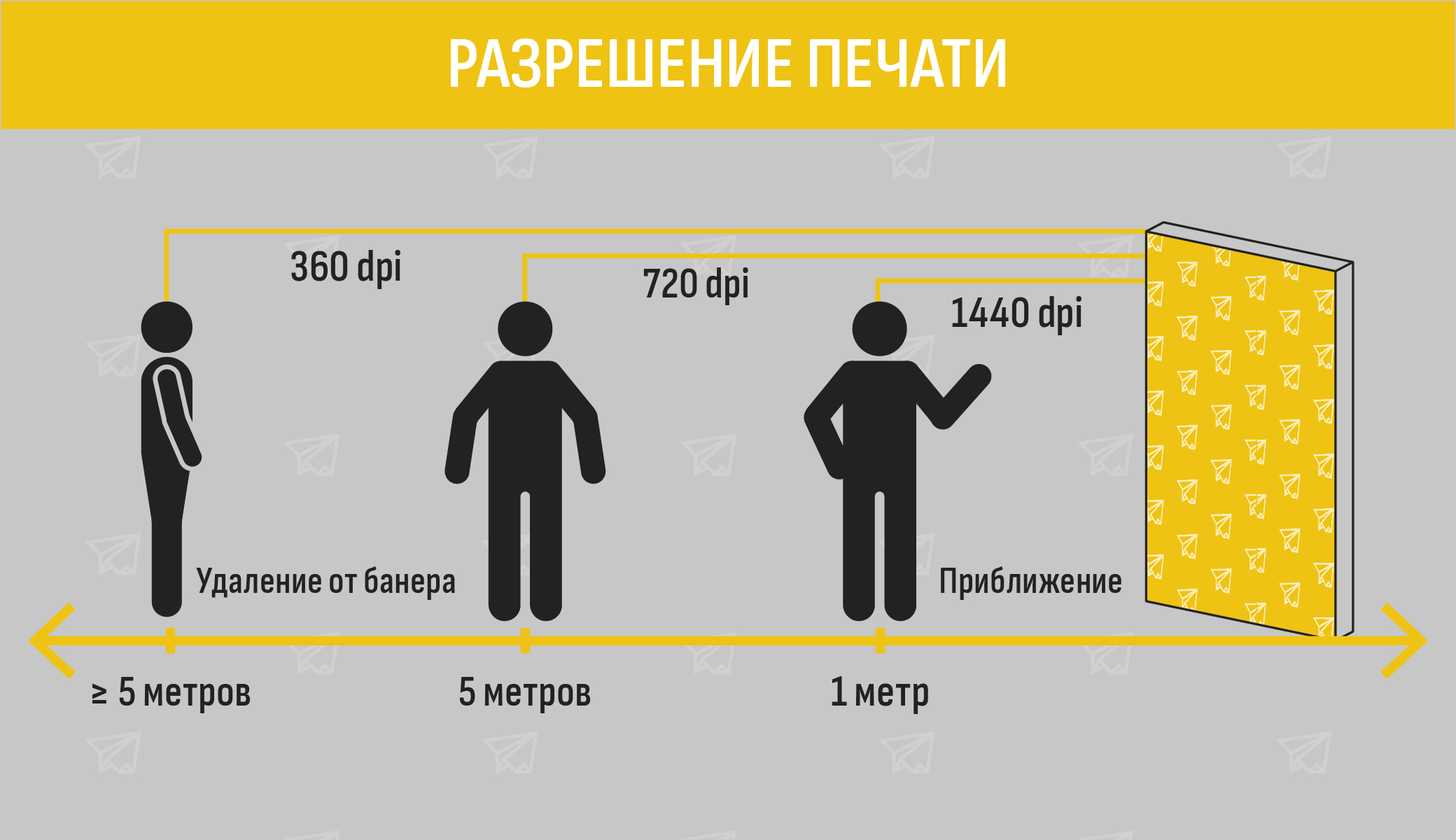

Следует учитывать, что разрешение макета и разрешение печати – разные вещи.

Разрешение

Разрешение

Разрешение

Формат

  • TIFF
  • PSD
  • PDF
  • Ai
  • EPS
  • CRD
  • Одно изображение
  • Один файл (или одна страница в файле)

Растровые файлы

При подготовке растровых файлов:

  • Свести все слои в один фоновый слой (Background)
  • Не должно быть альфа-каналов (Channels) и путей (Paths)
  • Эффекты и тени растрированы

Цветовое пространство: CMYK, 8 bits

Цветовой профиль: Coated FOGRA39 или без внедрения цветового профиля

Размер: 1:1

Векторные файлы

При подготовке векторных файлов:

  • Растровые изображения внедрены в файл
  • Все шрифты переведены в кривые
  • Эффекты и тени растрированы (т.к. нерастрированные эффекты и тени могут привести к некорректной печати и искажению изображения)
  • Элементы макета сгруппированы и находиться внутри макета для печати

В случае предоставления макета в уменьшенном формате (например, 1:10) обязательно проверьте, чтобы в контурах была установлена опция – «Scale with image» (масштабировать с изображением).

Векторный файл НЕ СЛЕДУЕТ готовить в натуральную величину. При масштабировании качество векторного файла никак не меняется и не производится каких-либо изменений с включенными в файл растровыми изображениями.

Однако, если Вы попытаетесь сохранить векторный макет плаката размером 6х3 метра на диск в формате EPS, то процесс сохранения займет значительное время, а размер файла на диске будет неоправданно велик.

Цвет

Цветовая модель: СМYK

Жёстко-заданные цвета: понимаются пантонные и корпоративные. При использовании таких цветов, необходимо учитывать, что оборудование для широкоформатной печати не дает 100% передачу и попадания в нужный цвет.

Речь может идти только о приближенном цвете с высокой степенью совпадения.

При наличии в Ваших макетах фирменных цветов модели Panton и RGB, необходимо перевести их в CMYK самостоятельно. Или это будет сделано автоматически перед печатью, что может привести к искажению цветов.

  • Черный цвет должен быть составным (например : C75, M68, Y67, K90), в противном случае цвет получится не черным, а темно-серым с заметными горизонтальными полосами. В несоставном сером цвет так же будет «полосить»
  • При печати ч/б (черно-белого) изображения требуется подготовить файл в палитре CMYK с рабочим только чёрным каналом. Все остальные каналы — по нулям! В случае если черно- белый цвет составной (состоит из 4-х цветов CMYK), то при печати возможен уход цвета в синеву, красноту или желтизну
  • Если по краям файла есть светлые поля – сделайте рамку черного цвета толщиной в 1 мм

Для корректной цветопередачи рекомендуем делать цветопробу. Цветопроба – это образец печати, изготовленный на том  материале и оборудовании, на котором планируется выполнить весь тираж.

Без цветопробы презентации по цвету не принимаются.

Примечания

  • Прикладывайте к макету просмотровый файл (в формате jpeg), а также сопроводительное письмо с указанием точных параметров заказа
  • Размер, материал, кол-во экземпляров и описание послепечатной обработки (если таковая предусмотрена)

Наилучшее решение — предоставлять макеты для широкоформатной печати в растровом формате TIFF. В TIFF файле все слои свести в один слой Background и удалить дополнительные каналы и пути.

В этом случае Вы будете застрахованы от неожиданностей в процессе печати. Хотя понятна трудность, возникающая в данном случае – передача файла большого объема.

Частые ошибки в макетах

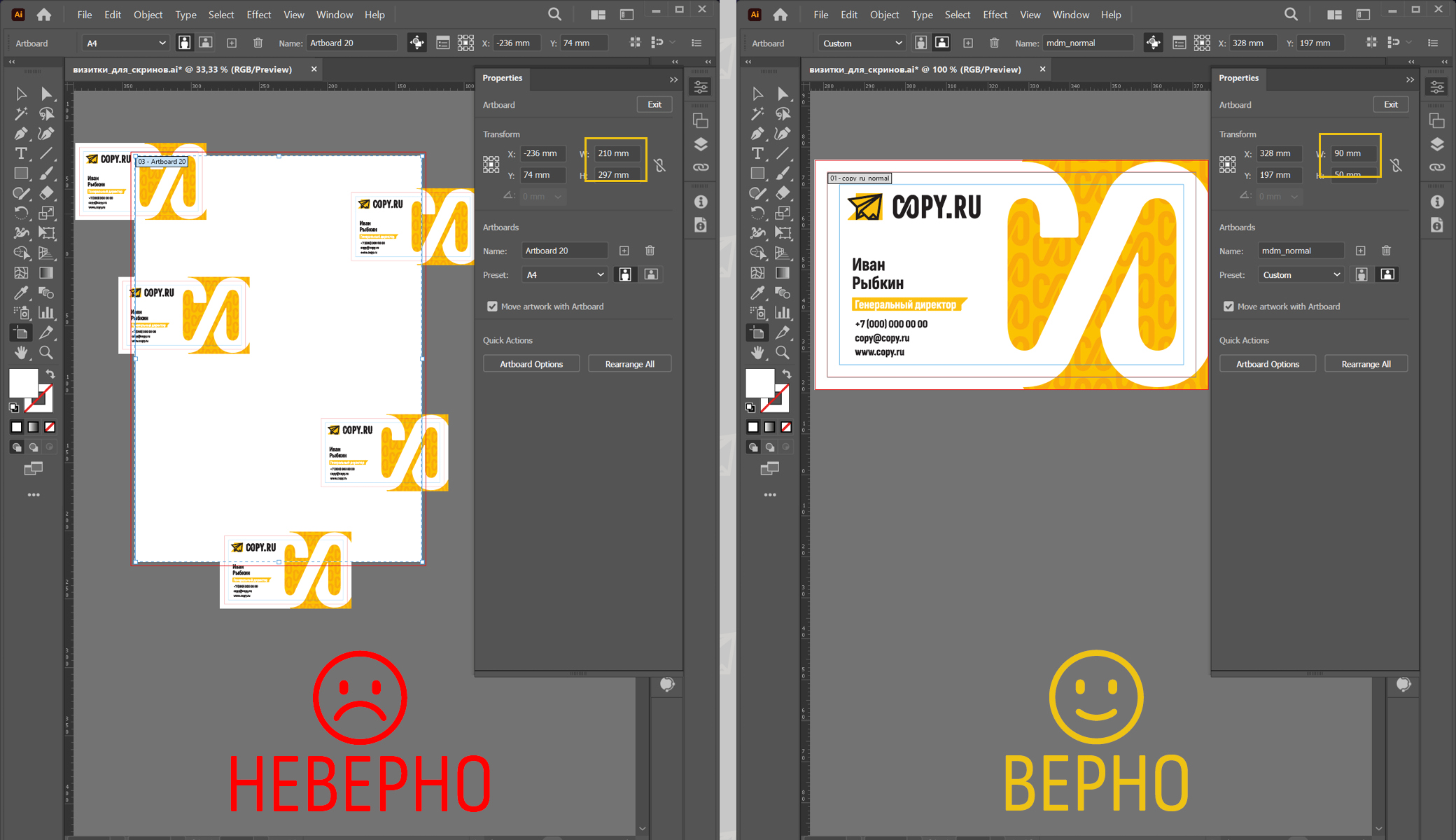

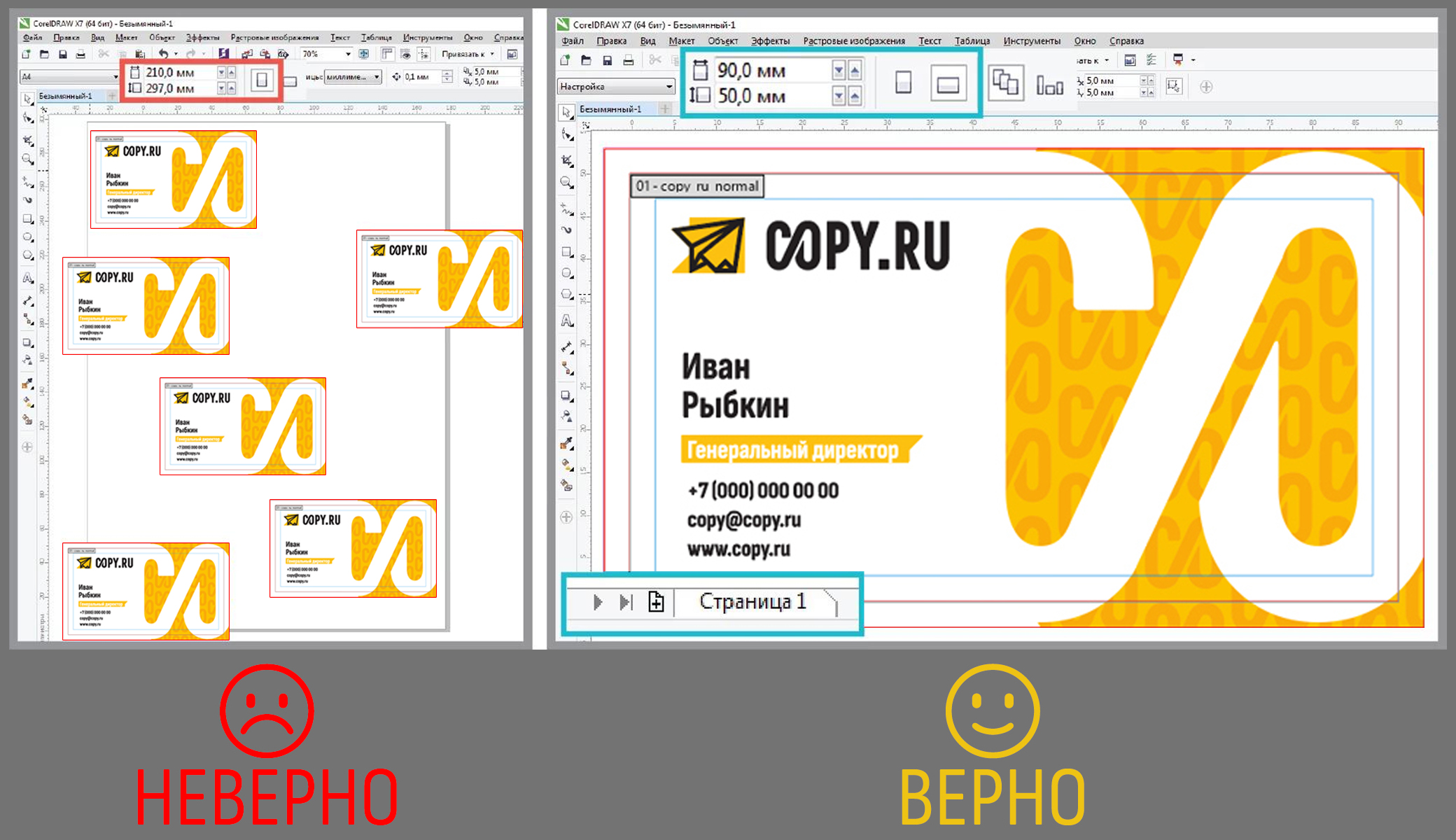

Размер продукции

  • Размер продукции должен быть задан форматом листа в программе верстки
  • Разные макеты продукции создавайте в отдельных файлах, лицо — на одном листе файла, оборот- на другом листе файла

Размер продукции

Отсутствие вылетов

  • Вылеты (припуски с обрезному формату) обязательны, когда часть изображения уходят под обрез (линия реза проходит по картинке)
  • Размер вылетов — по 3 мм с каждой стороны
  • При отсутствии вылетов после резки по краям продукции могут быть белые поля разных размеров
  • Расстояние от значимых элементов макета (слова, номера телефонов, логотип и пр.) до линии реза должно быть не менее 2 мм, иначе элементы могут «зарезаться»

Отсутствие вылетов

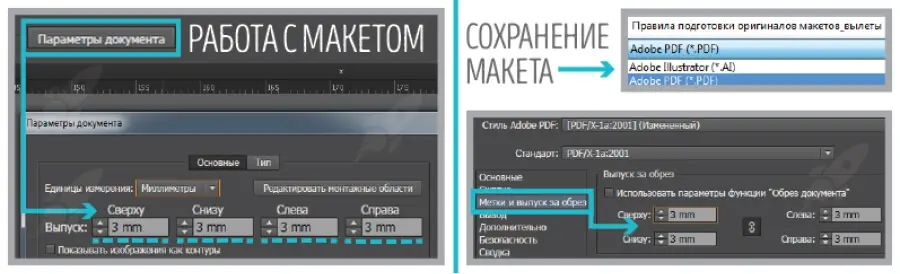

  • Задайте вылеты при создании документа

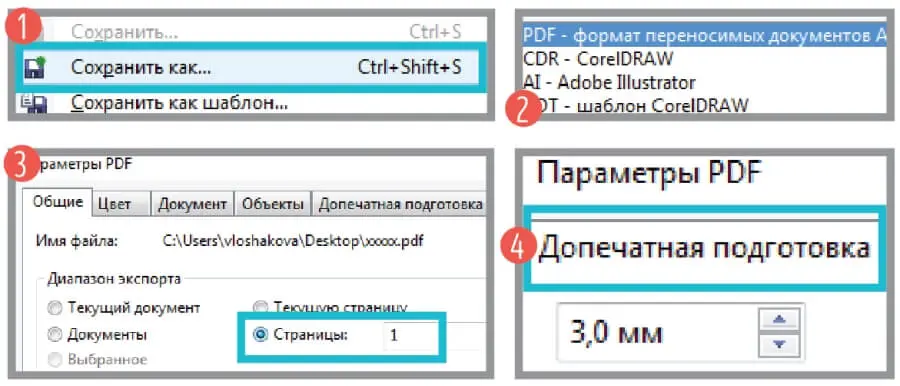

  • Проставьте вылеты при сохранении макета

Рамки

  • Не делайте рамки вокруг макета
  • Не создавайте рамки близко к краю макета (старайтесь вообще не использовать рамки в макете)

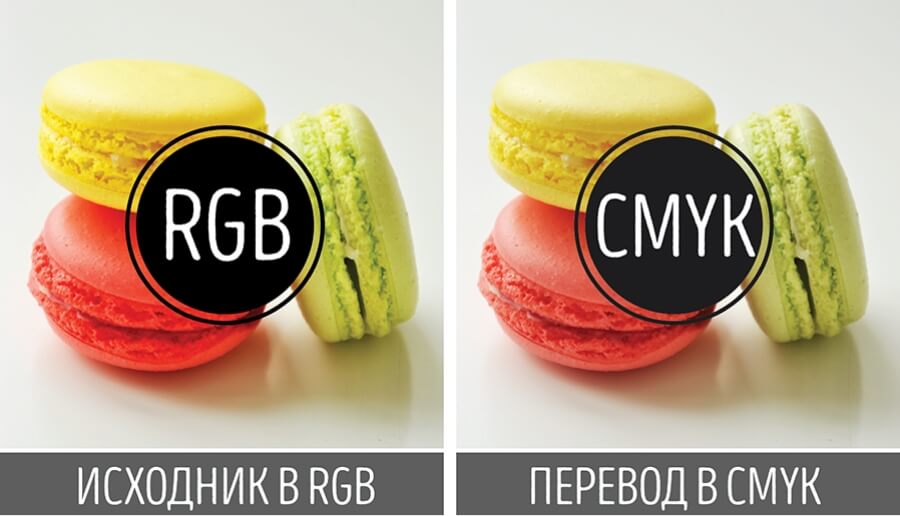

Неверная цветовая модель

  • Все элементы макета должны быть в цветовой модели CMYK, т.к. печать производится только в этой модели
  • Переведите все элементы из RGB в CMYK. Вы увидите изменения цветов макета и получите более ясное представление, как будет выглядеть макет при печати (при условии, что у Вас откалиброван монитор)

цвет

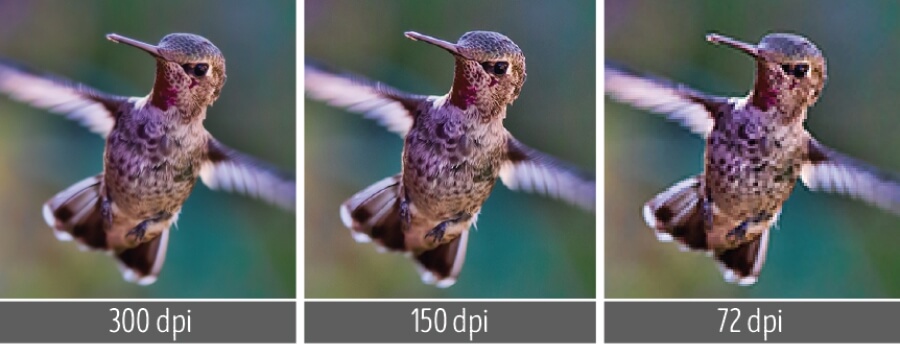

Низкое разрешение изображений

  • Для печати листовой продукции необходимо разрешение не менее 220-300 dpi в масштабе 1:1
  • Низкое разрешение изображений приводит к потере качества печати

Разрешение

Формат изображений

  • Использование изображения в формате JPEG  может приводить к потере качества изображения (на границах цветов и на плавных переходах оттенков могут быть JPEG-артефакты – посторонний шум)
  • По возможности используйте в макете изображения в форматах: TIFF без компрессии, TIFF с компрессией LZW или ZIP
  • На иллюстрации можно увидеть разницу между хорошей картинкой и картинкой, испорченной JPEG-сжатием

Потерянные линки

  • Все изображения в макете должны быть высланы в типографию вместе с файлом верстки (во избежание ошибки «потерянные линки»)
  • Соберите файлы с изображением в единый архив и вышлите нам на почту zakaz@mdmprint.ru
  • Если вёрстка производится в Adobe InDesign, используйте для сборки команду Package (File ->Package)

Требования к макетам для MGI

  • Если в изделии присутствует белый цвет, то для него необходимо подготовить отдельный макет. Цвет запечатываемого белого элемента в макете — 100% чёрный.
  • Вместе с макетом рекомендуется прислать визуализацию (превью) будущего макета.

Общие требования

  • Формат
    • Минимальный формат материала 210х210 мм
    • Минимальная рабочая область 200х200 мм
    • Максимальный формат материала 364х1020 мм
    • Максимальная рабочая область 354х1010 мм
  • Плотность / Толщина
    • Минимальная плотность 135 г/м², не менее 150 мкм
  • Поверхность
    • MGI работает как на гладких материалах, так и на рыхлых (с праймированием)
    • Если на изделии делается резка, вырубка, биговка по лаку или фольге, то обязательно нужна Soft Touch ламинация

Расширение файла

Расширение файла

Масштаб

  • Масштаб файла должен быть 1:1

Содержимое и шрифты

  • Макет может содержать растровые и векторные элементы
  • Весь текст необходимо перевести в кривые

Содержимое и шрифты

Содержимое и шрифты

  • Элементы, выделяемые фольгой / лаком, окрасить в чёрный цвет (CMYK 0.0.0.100)

Содержимое и шрифты

  • Минимальный размер шрифта:
    • 7 РТ — для рубленых гарнитур и полужирных начертаний.
    • 8 РТ — для шрифтов с засечками, декоративных и тонких шрифтов.
  • Минимальная толщина линий:
    • 0,3 мм — для фольги
    • 0,15 мм — для выборочного лака

Между линиями для фольги должно быть не меньше 0,4-0,5 мм, чтобы буквы не сливались как внутри, так и друг с другом.

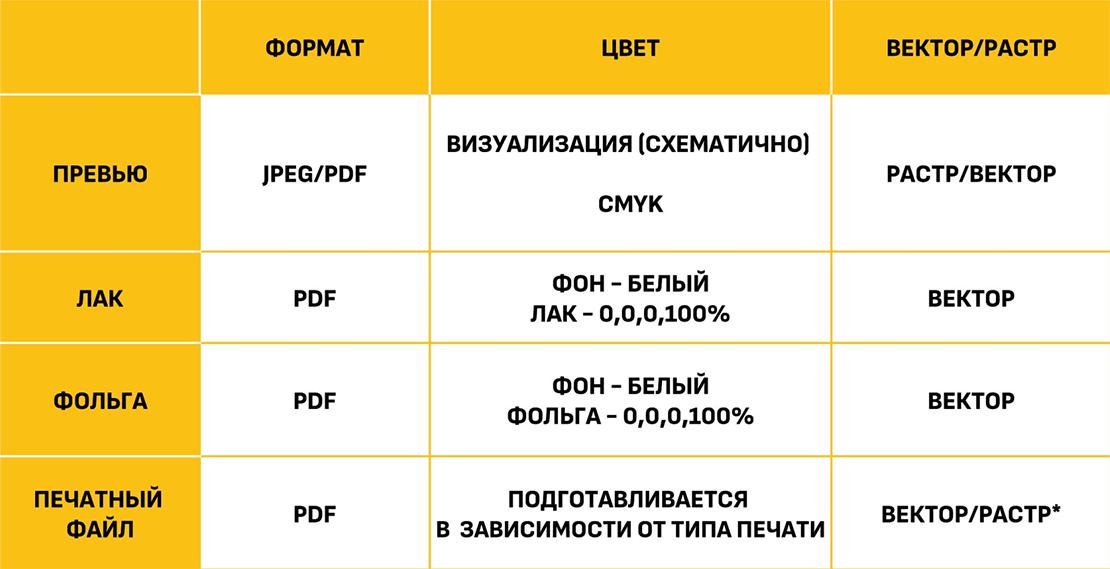

Рекомендации по подготовке файла

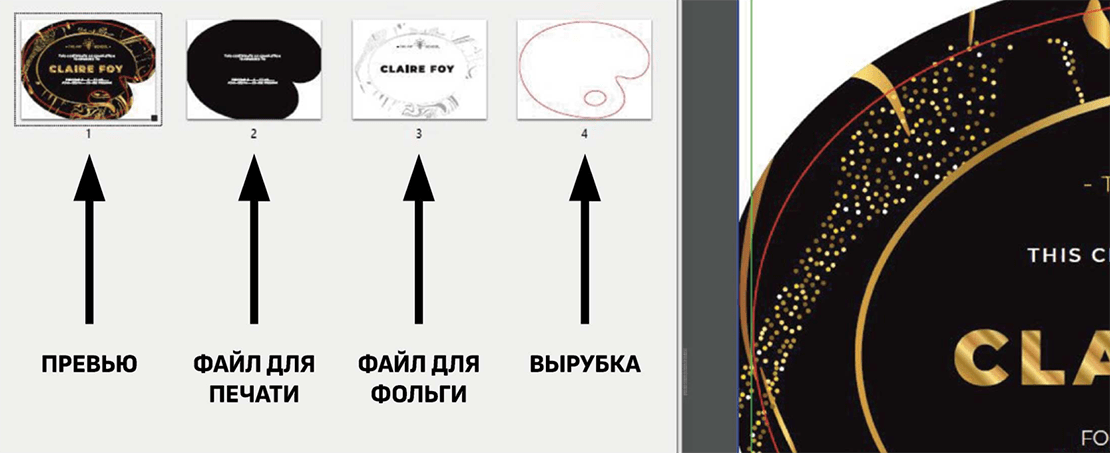

  • Всё в одном файле формата PDF
    • Последовательность: превью, файл для печати, фольга, лак

Рекомендации по подготовке файла

  • Если на макете предусмотрена не одна фольга, а несколько (разные цвета), необходимо:
    • Каждый цвет вынести на отдельную монтажную область
    • Сделать схематичное превью в JPEG с подписями, где и какая фольга
  • Если файл сложный, то превью — отдельный JPEG

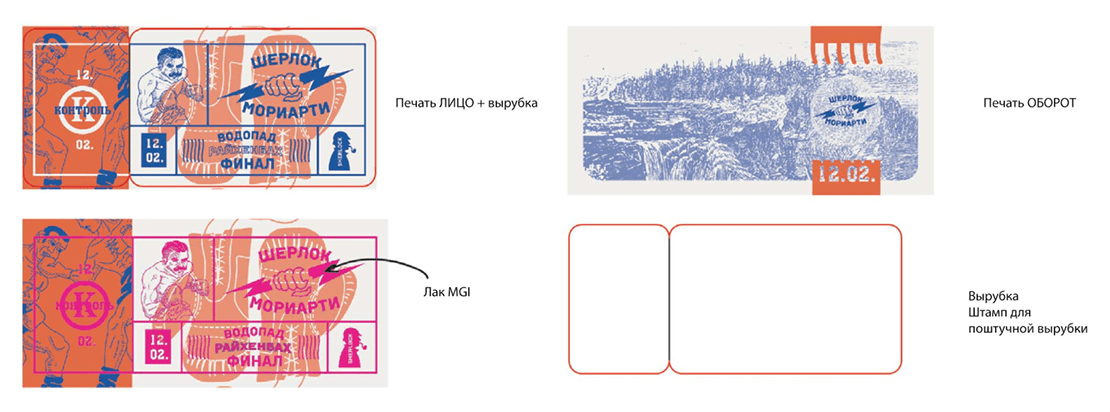

Если файл сложный

  • Требования для превью

Требования для превью

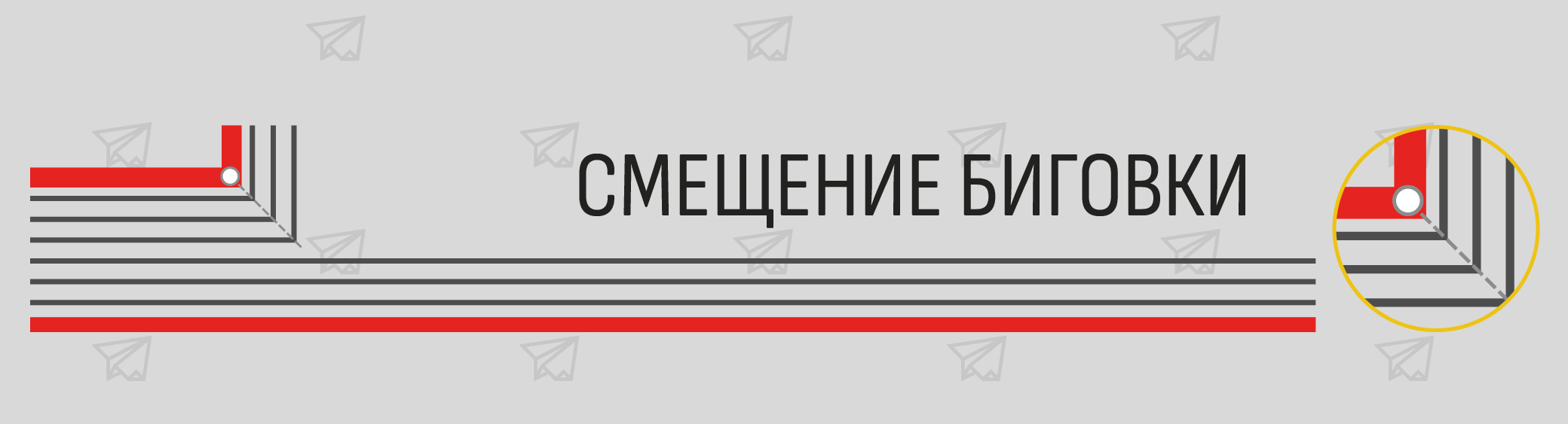

  • Если есть биговка, необходимо исключить лак / фольгу из под линии бига, в противном случае лак /фольга ломаются и крошатся
  • Если на конкретные элементы растрового изображения необходимо нанести лак, нужно отрисовать эти элементы в векторе, чтобы они точно совпадали с печатью

Дополнительная информация

Информация в данном разделе носит ознакомительный характер. Все пункты из этого раздела будут учтены на этапе препресса.

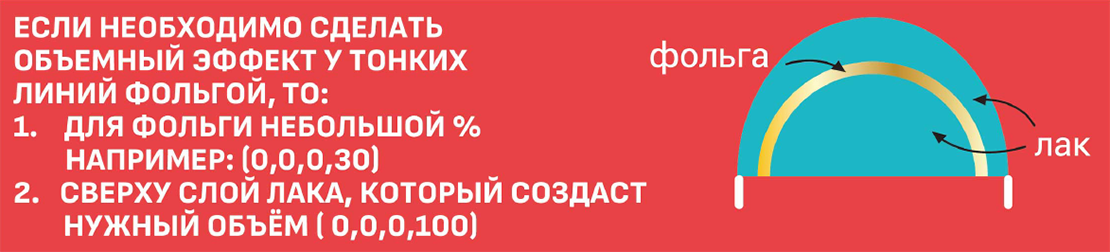

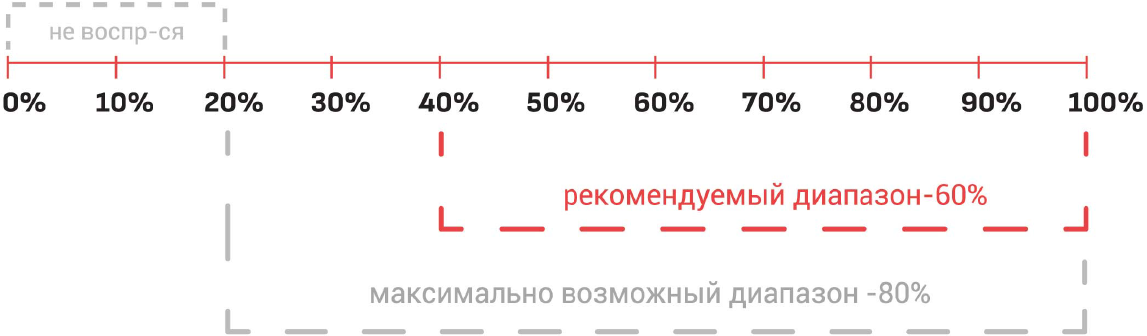

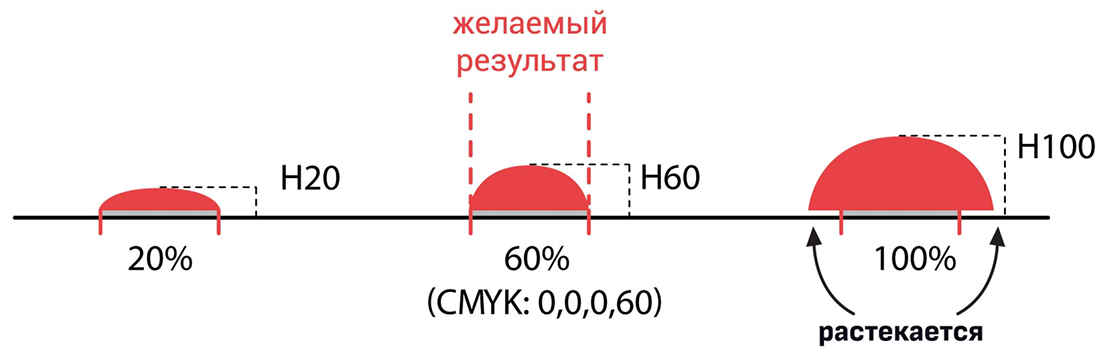

  • Процент чёрного (К) для фольги и для лака по умолчанию выставляется 100%, однако оператор при печати сам корректирует необходимый процент лака
  • При подготовки сложных макетов дизайнер может регулировать процент заливки как лака, так и фольги (не рекомендуется на начальных уровнях подготовки дизайна)

Дополнительная информация

  • Лак растекается, поэтому чем больше процент лака (черного) в макете, тем ощутимее объём и тем больше капля растекается. То есть для тонких линий больше подходит маленький процент лака, а для плашек — большой.

Дополнительная информация

Дополнительная информация

Обращаем внимание

  • При возникновении брака ввиду несоблюдения технических требований, вся ответственность ложится на сторону предоставляющую некорректный макет.
  • Макеты, несоответствующий данным требованиям, могут быть автоматически доработаны типографией без согласования с заказчиком.
  • Цвет при печати может отличатся от экранного из-за особенностей вашего монитора. В связи с этим мы рекомендуем сделать цветопробу. Без цветопробы претензии по цвету не принимаются.

Требования к макетам полиграфии

Стикерпаки

  1. Принимаемые форматы: Pdf, Ai, Eps, Cdr. Мы не принимаем макеты, выполненные в приложении Microsoft Office
  2. Рабочая область должна соответствовать точному размеру изделия на выходе
  3. Шрифты переведены в кривые
  4. Все растровые изображения должны быть с разрешением 300 dpi и масштабе 1:1 и иметь цветовую модель CMYK

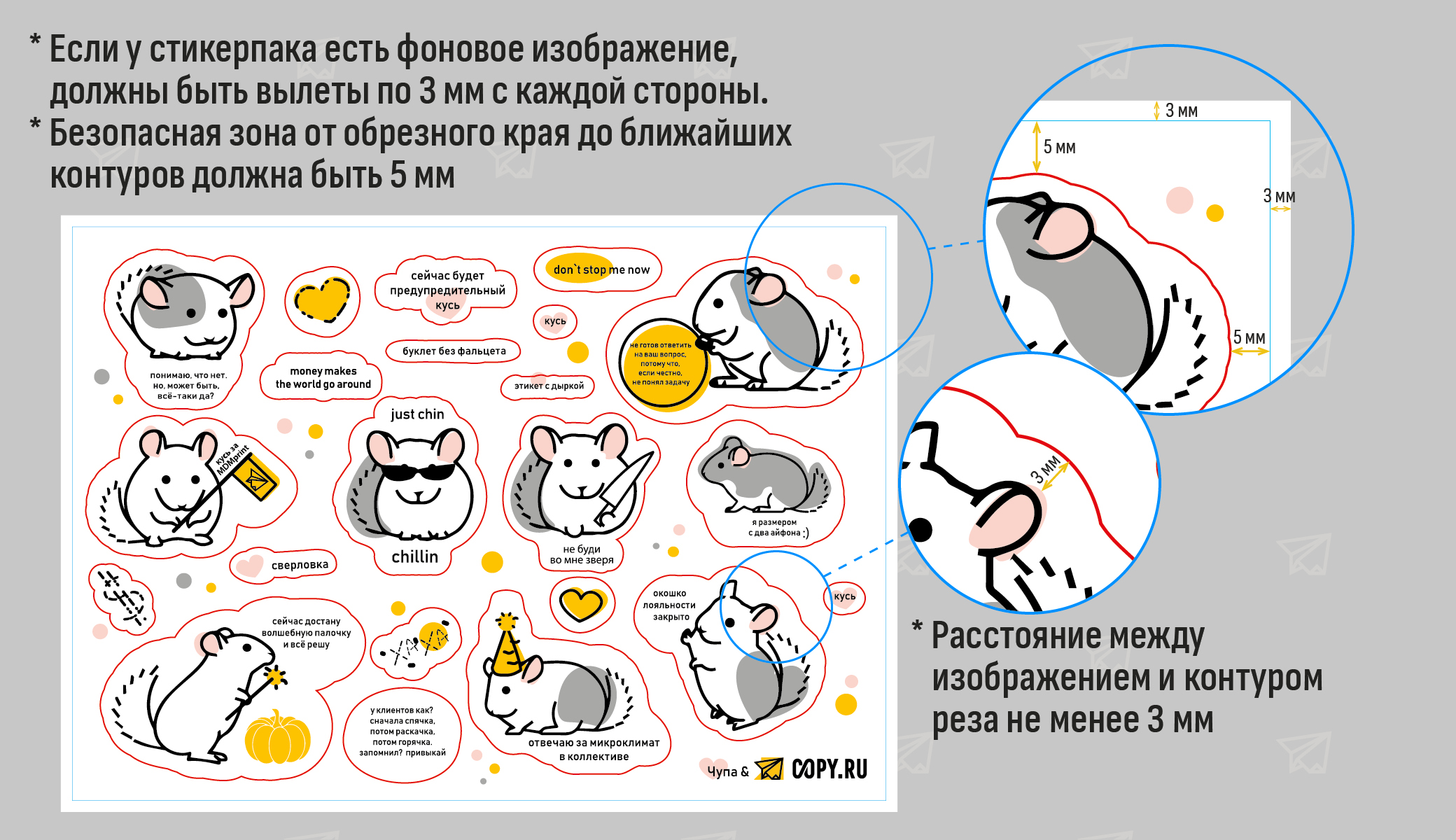

            • Если у стикерпака есть фоновое изображение, вылеты должны быть по 3мм с каждой стороны
            • Безопасная зона от обрезного края до ближайших контуров должна быть 5мм

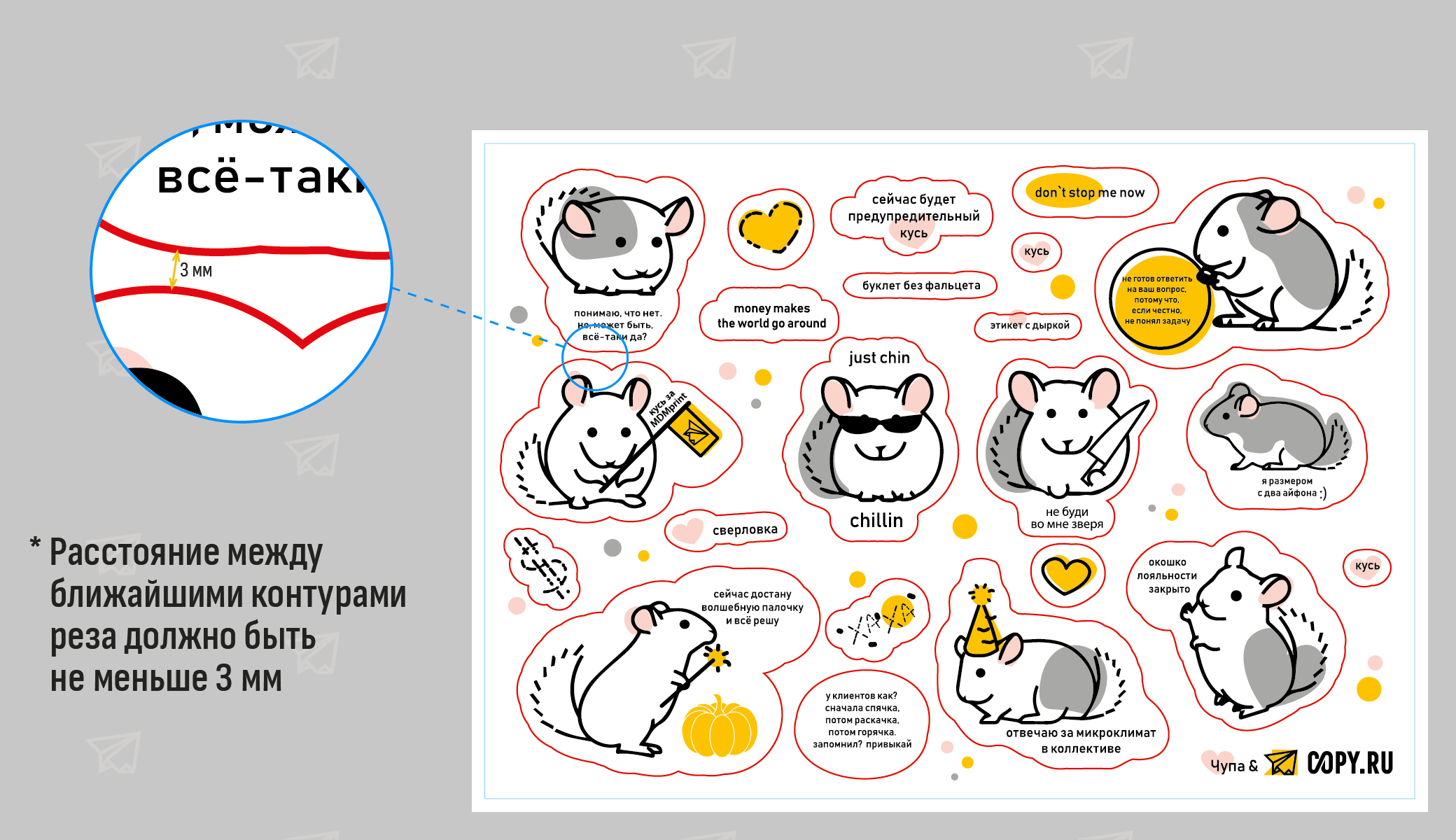

            • Расстояние между ближайшими контурами реза 3мм



      • Расстояние между изображением и контуром реза — 3мм

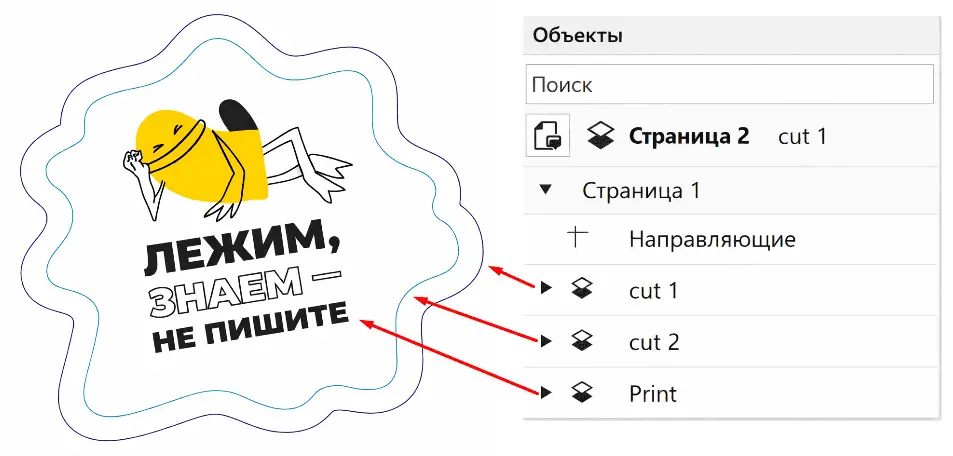

      • Изображения самих наклеек могут быть и растровыми и векторными, но контур для надсечки должен быть обязательно векторным

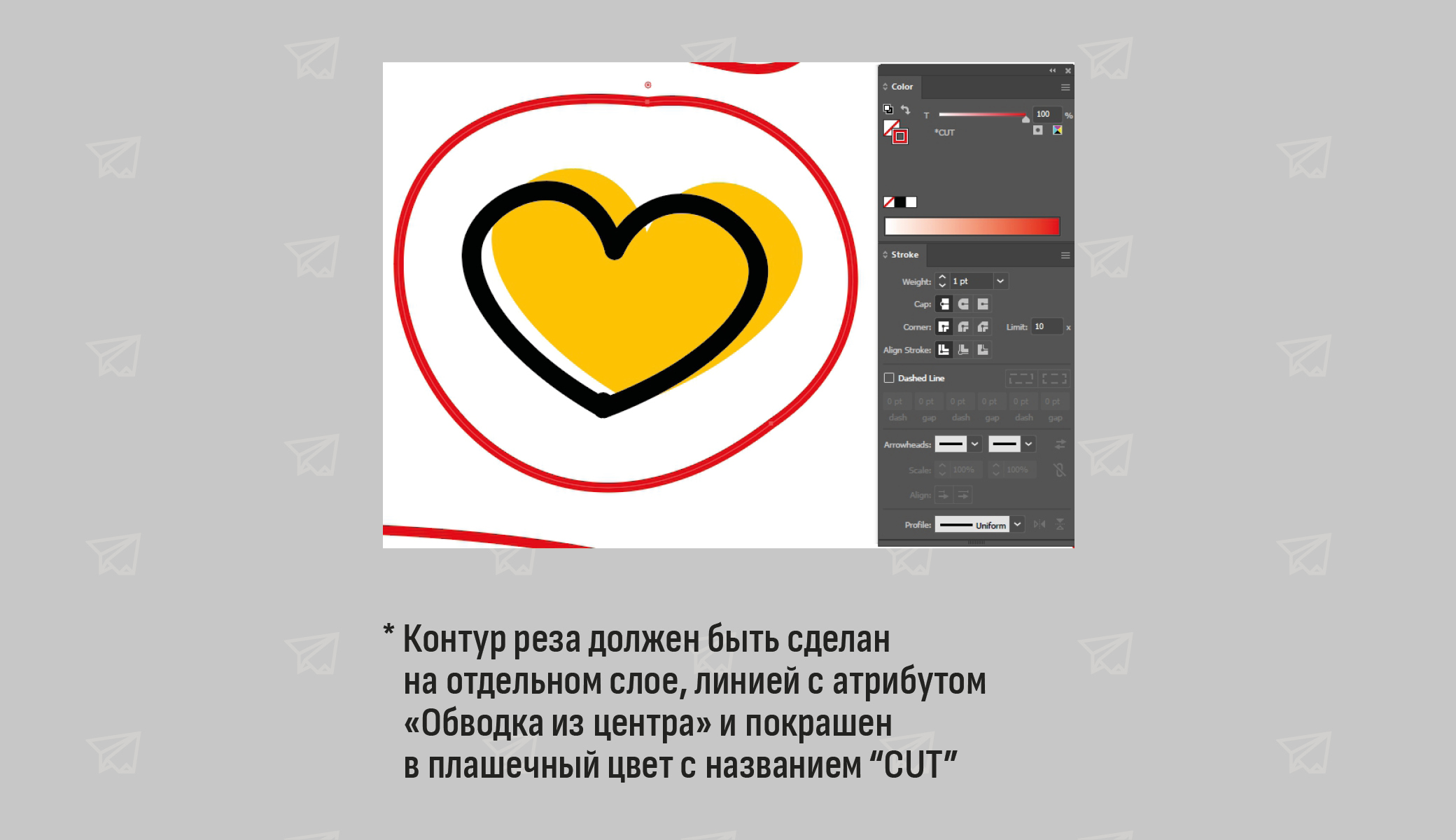

      • Контур должен быть сделан линией с атрибутом Обводка из центра в отдельном верхнем слое и покрашен в плашечный цвет с названием «CUT»



Конверты

В нашей типографии возможна как печать на готовых конвертах, так и создание уникальных различной формы конвертных изделий.

Печать на готовых конвертах является более бюджетной и быстрой по времени. Но для создания пригласительных конвертов мы рекомендуем сделать вырубку конверта (что позволит Вам использовать различную дизайнерскую бумагу, а так же наносить изображение не только с внешней стороны, но и внутри конверта).

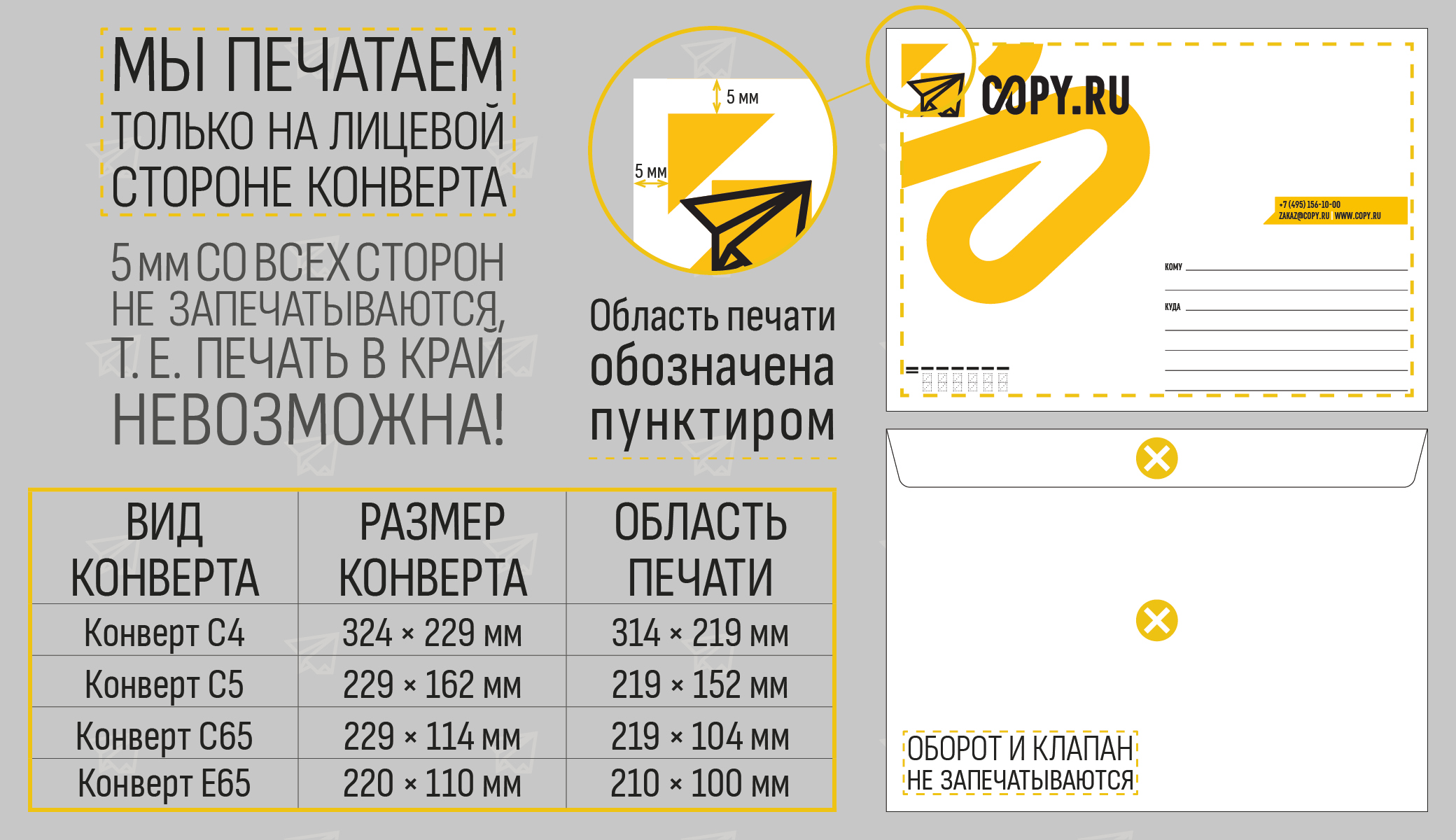

Печать на готовых конвертах

Особенности печати на готовых конвертах:

  • Запечатка производится только внешней стороны ( оборот и клапан не запечатываются – см. схему)
  • Печать «вкрай» невозможна – по 5 мм. С каждой стороны присутствуют рабочие поля, т.е. эта часть будет не запечатана ( см. схему)
  • Печать только полноцветная ( цветовая модель CMYK). Нельзя использовать пантонные цвета или металлизированные краски

Требования к макету:

  • Цветовая модель CMYK
  • Все шрифты – переведены в кривые
  • Размер файла в макете равен размеру конверта ( вылеты не нужны)
  • Не используйте рамки по периметру макета, т.к. при печати будет небольшое отклонение конверта в печатной машине ( перекос), что будет очень заметно на рамках

Буклеты

Буклет — это сфальцованный в два и более сгибов лист бумаги, на обеих сторонах которого размещена текстовая и/или графическая информация.

Требования:

  • Принимаемые форматы: Ai, Eps, Cdr, Tiff, Pdf. Мы не принимаем макеты, выполненные в приложении Microsoft Office
  • Рабочая область должна соответствовать точному размеру изделия на выходе
  • Вылеты – по 3 мм. с каждой стороны (подробнее про вылеты)
  • Шрифты переведены в кривые
  • Все растровые изображения должны быть с разрешением 300 dpi и масштабе 1:1 и иметь цветовую модель CMYK

Виды фальцовок:

Самокопирующиеся бланки

Самокопирующиеся бланки — это несколько листов, изготовленных из самокопирующей бумаги, скреплённых с одной стороны специальным клеем, позволяющим достаточно легко, при необходимости, разделять эти листы.

Требования:

  • Рабочая область должна соответствовать точному размеру изделия на выходе
  • Вылеты по 3 мм. с каждой стороны (если у вас есть изображения в край или под обрез)
  • Обращаем Ваше внимание, что печать или черно-белая или полностью цветная (даже если у Вас полностью черно-белый макет, но логотип цветной , то и печать будет цветная)
  • Все шрифты переведены в кривые
  • Со стороны склейки не должно быть фоновой запечатки.Если есть фон плотностью выше 50-40%, то для улучшения качества склейки рекомендуется делать незапечатанную полоску шириной 2-3 мм.
  • Принимаемые форматы Ai, Eps, Cdr, Tiff, Pdf. Если Вы создаете макет в Microsoft Office, то перед отправкой макета, сохраните его в PdF так вы обезопасите себя от «слетевших» шрифтов и прочих неприятных ситуаций
  • Цвета самокопирки: белая, розовая, зеленая (салатовая), голубая, желтая. Что позволяет легче контролировать делооборот (например: зеленый-заказчику, белый-в бухгалтерию)
  • Плотность слоев колеблется от 55 до 60 г/кв.м. Это необходимо, чтобы увеличить количество слоев, на которые передается рисунок
  • Склейка в слипы – между собой скрепляются только листы комплекта, склейка в книжки по 50, 100, 200 штук – между собой объединяются комплекты соответственно по 50, 100, 200 шт.
  • Дополнительно на самокопирующихся бланках может быть нанесена сквозная нумерация

Требования к макетам многостраничной полиграфии

Брошюры на пружинку

    • Максимальная толщина – 40 мм.
    • Важно, что бы информация не попадала на отверстия при брошюровке – 6-8 мм. (от края изделия). Желательный отступ от края листа до важной информации – 13-18 мм. (от края брошюровки).
    • Поля четных и нечетных полос должны быть различными ( зеркальными).

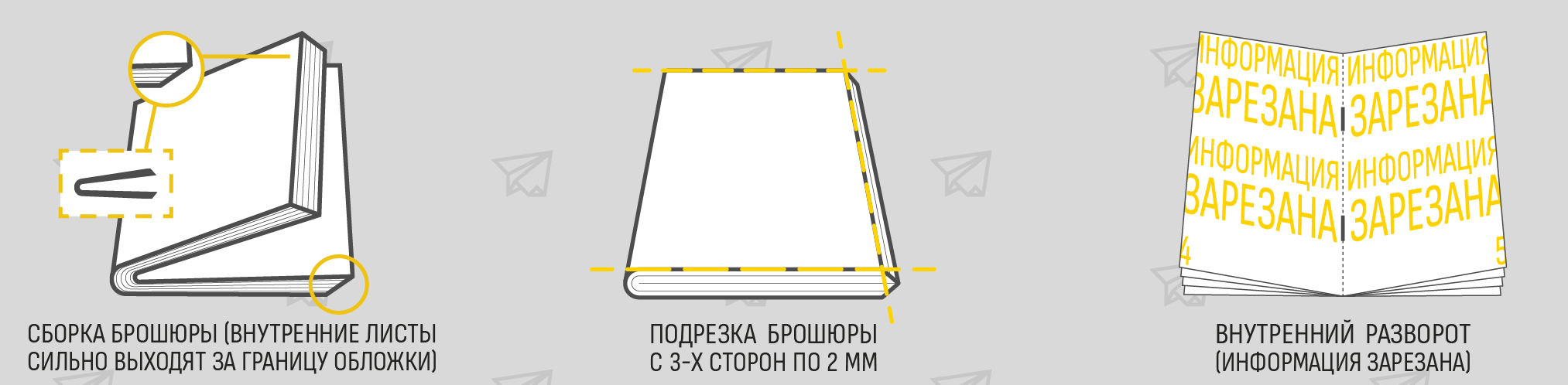

    • Выступ обложки за блок: при одинаковом размере обложки и блока, продукция имеет неэстетичный вид ( блок выглядывает из под обложки/подложки). В случае увеличения размера обложки/подложки по ширине, блок будет закрыт.Не является обязательным техническим требований , делается при желании Заказчика.

  • Количество полос кратно 2
  • Каждая полоса должна быть на отдельной странице PDF-файла. Нельзя предоставлять полосы разворотами (например 1-2, 3-4, 5-6 и т.д.) или спуском (8-1, 7-2, 6-3 и т.д.). Последовательность полос должна быть верной, т.к. спуск для печати будет создаваться исходя из последовательности , представленном в файле заказчика
  • Размер страницы – 1:1 (требуемого конечного формата) плюс вылеты (по 3 мм. с каждой стороны)

Брошюры на скобу

    • Максимальное количество полос – 60 (при бумаге блока 80 гр., обл. – 130-170 гр.)
    • Количество полос кратно 4

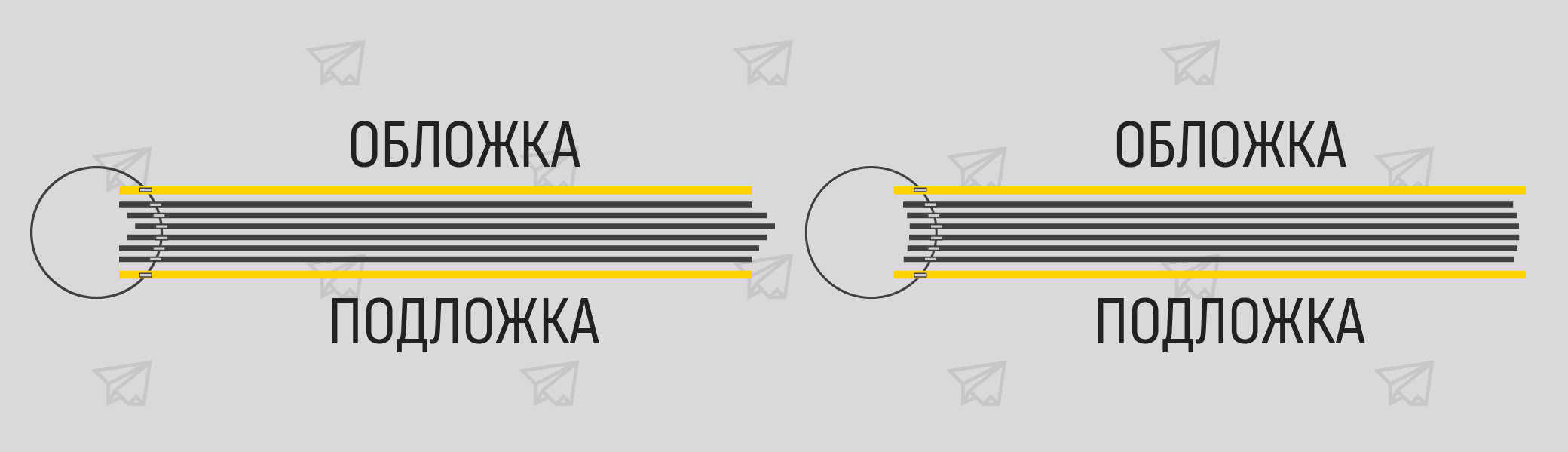

    • При большом объеме необходимо учитывать компенсацию бига. В центральной части брошюры листы будут смещены из-за толщины корешка (см. картинку)

  • Каждая полоса должна быть на отдельной странице PDF-файла. Нельзя предоставлять полосы разворотами (например 1-2, 3-4, 5-6 и т.д.) или спуском (8-1, 7-2, 6-3 и т.д.). Последовательность полос должна быть верной, т.к. спуск для печати будет создаваться исходя из последовательности , представленном в файле заказчика
  • Размер страницы – 1:1 (требуемого конечного формата) плюс вылеты ( по 3 мм. с каждой стороны). Для скобы допустимо использовать на вылеты следующую страницу блока у корешковой части, но если Вы не уверены, в правильности , то лучше сделать вылеты по 3 мм. с каждой стороны

КБС (клеевое бесшвейное скрепление)

Данный тип переплета отличается от других изданий тем, что скрепление предварительно подобранных листов блока с обложкой происходит путем склеивания их по корешку полиуретановым клеем.

Для дополнительного увеличения прочности издания применяют комбинацию клеевого скрепления с шитьем нитками листов блока – предварительно тетради блока прошиваются нитками, а затем на сшитый блок приклеивается обложка. Такой тип скрепления называют КШС — клеевое швейное скрепление.

  1. Минимальная толщина корешка – 5мм.
  2. Максимальная толщина (при толщине больше 30 мм. желательно использовать шитье блока для лучшего раскрытия и увеличения прочности изделия) – 50 мм.
  3. Для скрепления обложки с блоком используются технологические поля 6 мм. шириной (см. на схеме «зона проклейки»)
  4. Обложки предоставляются разворотами ( 1-4, 2-3 стр. обложки ) с учетом толщины корешка ( толщину корешка можно уточнить у менеджера типографии)
  5. Блок — каждая полоса должна быть на отдельной странице. Нельзя предоставлять полосы разворотами или спуском . Последовательность полос должна быть верной, т.к. спуск для печати будет создаваться исходя из последовательности , представленном в файле заказчика
  6. Не забывайте про зеркальность полос для блока. Т.е. поле у корешка должно быть больше , чем у обрезного края изделия (что бы в готовом изделии поля зрительно выглядели ровными) Совет: Если Вы создаете блок изделия в Microsoft World (мы не рекомендуем данную программу для верстки каких-либо изделий, но ввиду наличия подобных случаев со стороны заказчиков вынуждены предупредить) , то делайте ровные поля – по 20 мм. с каждой стороны
  7. При термоклеевом скрепление раскрытие изделий невысокое. Это необходимо учитывать при верстке блока. У корешка будет «невидимая зона» порядка 3-5 мм.
  8. Бумага для блока – от 80 до 130 гр.
  9. Бумага для обложки – 250 гр. ( желательно также использовать сверху матовую или глянцевую ламинацию, что бы исключить ломания тонера на сгибе при открытии обложки)

7БЦ

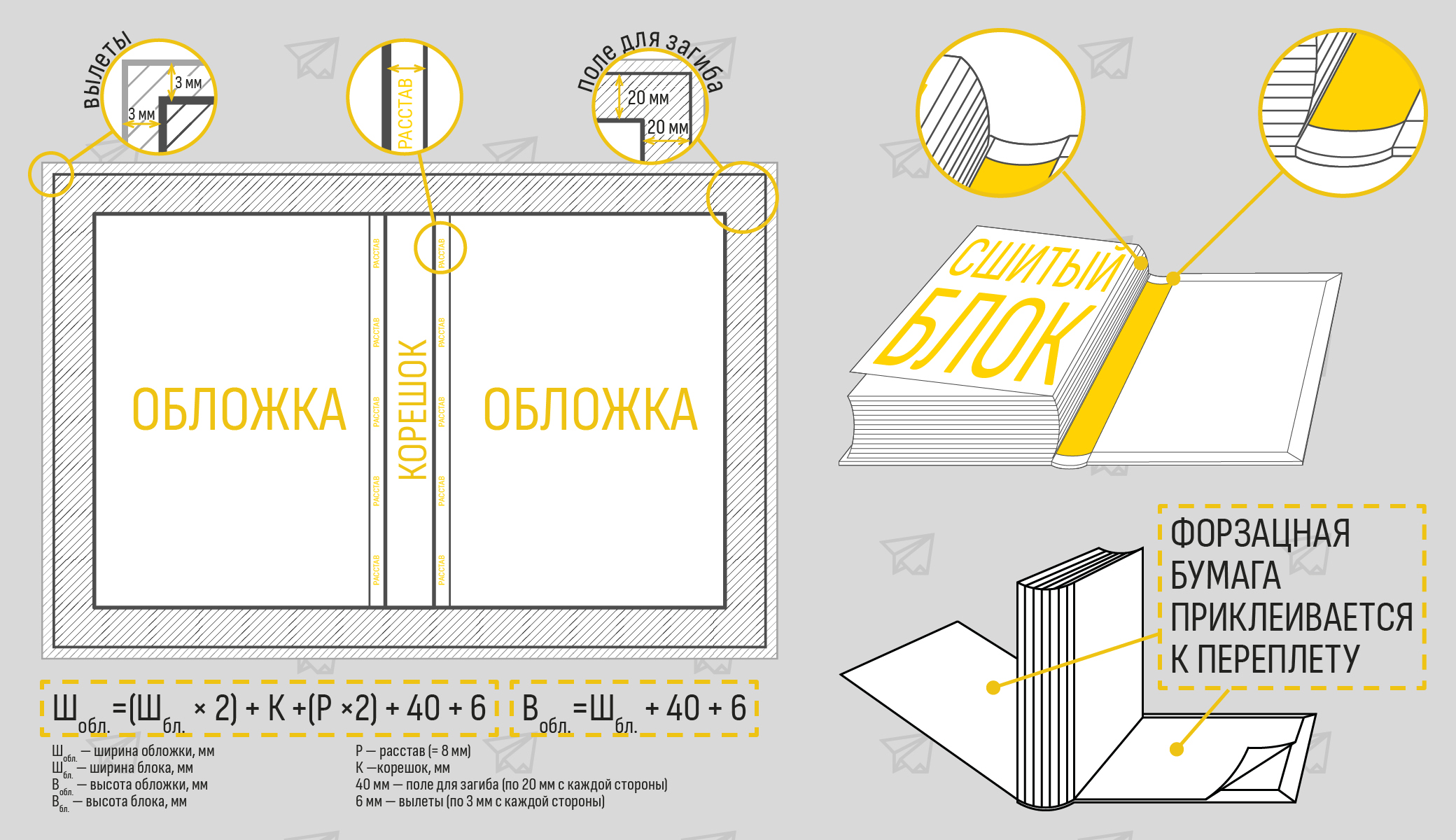

Самый распространённый вид твердого переплета . Книга состоит из внутреннего блока (сшитых тетрадей) и обложки (крышки). Обложка изготавливается из картонной основы (2 – 2,5 мм.), обтянутых предварительно запечатанной и отламинированной бумагой. Внутренние стороны обложки соединены с блоком форзацами — они могут быть как запечатанными, так и выполнены из дизайнерской бумаги.

  • Обложка:
    • обложка предоставляется разворотом
    • обложка обязательно покрывается тонкой ламинацией. Поэтому необходимо учитывать , что цвет макета изменится (для матовой ламинации цвета станут менее насыщенными)
  • Блок:
    • каждая полоса должна быть на отдельной странице. Нельзя предоставлять полосы разворотами или спуском . Последовательность полос должна быть верной, т.к. спуск для печати будет создаваться исходя из последовательности , представленном в файле заказчика
    • Не забывайте про зеркальность полос для блока. Т.е. поле у корешка должно быть больше , чем у обрезного края изделия (что бы в готовом изделии поля зрительно выглядели ровными)
    • Размер страницы – 1:1 (требуемого конечного формата) плюс вылеты (по 3 мм. с каждой стороны)
    • Количество полос кратно 4
    • Бумага для блока — от 80 до 130 гр.
  • Форзац, нахзац — предоставляются отдельным файлом постранично, каждая полоса на отдельной страницы. Если не предполагается запечатка, то необходимо это указать в задание

Крепление на болтах

Альтернативным способом скрепления брошюр является крепление на болтах (соединение блока и крышки ботами). Болты могут быть как металлическими, так и пластиковыми.

  • Обложка: Обложка может быть 2-х типов: мягкая и твердая обложка.
    • твердая обложка: обложка изготавливается из картонной основы (2 – 2,5 мм.), обтянутой предварительно запечатанной и отламинированной бумагой.
    • мягкая обложка: используется бумага 250-350 гр. с последующей ламинацией. В этом случае не нужно добавлять в макете по 20 мм. (технологические поля на загибку).
    • для изделиях на болтах обложка делится на две части и имеет разные наименования (как и для брошюр на пружинке) : «обложкой называют верхнюю часть, а «подложкой» — нижнюю часть.
    • если используется твердая обложка, то для улучшения эстетичного вида лучше делать блок меньше, чем обложка (что бы блок был скрыт обложкой в собранном виде)
  • Блок:
    • для блока так же добавляется к макету 20 мм. с корешковой стороны. Это является технологическим полем для скрепления болтами
    • для лучшего раскрытия необходимо делать биговку блока . При большом количестве полос необходимо делать компенсацию биговку для хорошего раскрытия , т.е. немного смещать линию бига ( см. рис.)
    • вылеты по 3 мм. с каждой стороны
  • Болтовое крепление:
    • минимальная длина болтов – 5 мм. Следовательно толщина скрепляемого блока не должна быть меньше 3-4 мм. (иначе такая конструкция будет выглядеть непривлекательно)
    • диаметр болта – 5 мм. , шляпка болта – 10 мм.

Требования к макетам сувениров и одежды

Кружки

  • Размер запечатываемой области на кружке – 80 на 200 мм.
  • Предоставляйте макеты в PDF, Tiff, PSD. Файлы из программ пакета Microsoft office (Word, Excel, Publisher) не являются оригинал-макетами и требуют доработки за отдельную плату
  • Масштаб изображения в макете должен быть 1:1, а разрешение — 300 dpi
  • Важную информацию необходимо размещать не ближе 2–3 мм к краю
  • Цветовая модель — CMYK (нельзя использовать RGB и другие цветовые модели, это приведет к искажению цвета)
  • Цветовой профиль FOGRA 39. Минимальная толщина линий 0,15 мм. Минимальная плотность растра 8 %
  • В макете не должно быть эффектов, невидимых или заблокированных слоев и объектов
  • Все шрифты и обводки необходимо перевести в кривые

Ручки

Общие требования к файлу

  • Формат — векторный PDF
  • Цветовая модель файлов — CMYK
  • Цветовой профиль — FOGRA 39
  • В макете не должно быть эффектов, невидимых или заблокированных слоев и объектов
  • Все шрифты и обводки необходимо перевести в кривые

Скачайте готовые шаблоны — ссылка для скачивания

Нанесение — УФ-печать

  • Минимальная толщина линий 0,15 мм
  • Вылеты — 2 мм
  • Минимальная плотность растра 10%
  • Нанесение только на светлую основу
  • Сумма красок CMYK не более 330 %

Цвет нанесения — палитра CMYK

Нанесение — Лазерная гравировка по металлу

Минимальная толщина:

  • горизонтальных линий 0,12 мм
  • вертикальных линий 0,15 мм
  • инверсных линий 0,25 мм

Расстояние между соседними линиями не менее 0,3 мм
Цвет нанесения — зависит от материала изделия

Одежда

Футболки, поло, свитшоты

  • Максимальный размер запечатываемой области на груди и спине – 300 на 420 мм, на рукаве футболки и поло 105 на 148 мм, на рукаве свитшота 100 на 300 мм.
  • Предоставляйте макеты в PDF, Tiff, PSD, Png. Для футболок поло из-за особенностей печатного процесса принимаются макеты только в векторных форматах ai, eps, cdr или векторный pdf. Файлы из программ пакета Microsoft office (Word, Excel, Publisher) не являются оригинал-макетами и требуют доработки за отдельную плату, если это возможно.
  • Не предоставляйте векторные макеты со вставленными в них картинками расширения .jpg – в этом случае мы не можем гарантировать качество печати.
  • Масштаб изображения в макете должен быть 1:1, а разрешение — 300 dpi
  • Цветовая модель — CMYK (нельзя использовать RGB и другие цветовые модели, это приведет к искажению цвета).
  • Цветовой профиль FOGRA 39. Минимальная толщина линий 0,5 мм.
  • В макете не должно быть эффектов, невидимых или заблокированных слоев и объектов.
  • Все шрифты и обводки необходимо перевести в кривые для векторных форматов, или они должны быть растрированы для растровых форматов.
  • Будьте внимательны при работе с фонами. Учитывайте нужны ли они, или фоном будет естественный цвет изделия.
  • Не размещайте элементы дизайна на пуговицах поло или слишком близко к ним. К сожалению, в этих областях печать технически невозможна.
  • Будет здорово, если вы приложите к макетам для печати изображения небольшого размера («превью»), чтобы показать точнее места размещения и пропорции.
