Печать чертежей — это не просто «вывести файл на бумагу», а финальный и очень критичный этап работы инженера, архитектора или дизайнера. От того, насколько корректно подготовлены файлы и выбран формат, зависит читаемость линий, штампов и размеров, а значит — скорость согласований и отсутствие ошибок на стройке или производстве.
Что такое печать чертежей и кому она нужна
Печать чертежей востребована в любой сфере, где важны точные размеры, масштабы и стандарты оформления. Классические заказчики:
- архитекторы и проектировщики зданий;
- инженеры-конструкторы и технологи;
- монтажные и строительные организации;
- дизайнеры интерьеров и ландшафта;
- производственные компании, работающие по КД.
Главная задача качественной печати — перенести цифровой чертеж на бумагу так, чтобы ни одна линия не «потерялась», а все размеры и надписи были легко читаемы даже в полевых условиях — на объекте, в цеху, на выезде к клиенту.

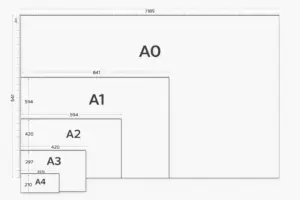

Основные форматы чертежей: от А4 до А0
Для печати чертежей используются стандартизованные форматы серии А. Выбор формата влияет на удобство работы с документом и возможность разместить все элементы без «зажатых» размеров.
Популярные форматы
| Формат | Размер, мм | Когда используют |
| A4 | 210 × 297 | Небольшие узлы, фрагменты, листы согласований |
| A3 | 297 × 420 | Рабочие листы, локальные схемы, небольшие планы |
| A2 | 420 × 594 | Узлы средней сложности, схемы инженерных сетей |
| A1 | 594 × 841 | Общие планы этажей, крупные узлы, монтажные схемы |
| A0 | 841 × 1189 | Генпланы, большие строительные чертежи, сводные схемы |
При выборе формата важно учитывать: общие габариты объекта, плотность информации на листе, требуемый масштаб (например, 1:50, 1:100, 1:500) и требования ГОСТ/СП по конкретному разделу.
Требования к файлам для печати чертежей
Чтобы печать чертежей прошла без сюрпризов, файл должен быть подготовлен технически корректно. Базовые требования к исходникам:
- Масштаб: чертеж должен быть приведен к нужному масштабу (1:50, 1:100 и т.д.), без растягивания «на глаз» в настройках печати.
- Лист: задан формат (A1, A2 и т.д.) и рамка со штампом по ГОСТ или корпоративному шаблону.
- Слои: линии, размеры, оси и текст разнесены по слоям, отключен мусор и временные построения.
- Линии и толщины: настроены типы и веса линий, чтобы на бумаге они отличались и не сливались.
- Шрифты: используются стандартные или согласованные шрифты, чтобы избежать замен и «съехавших» надписей.
Оптимальный вариант — передавать чертеж в PDF, полученный из CAD-программы при корректной настройке листа и области печати: так меньше риска, что что‑то «поплывет» при открытии на другом компьютере.
Рекомендуемые форматы файлов: DWG, PDF и не только
Для типичной услуги печать чертежей подходят несколько форматов файлов, каждый со своими задачами.
Основные варианты:
- DWG/DXF — исходные файлы CAD (AutoCAD и аналоги), удобны для корректировок, дополнительных настроек масштаба и слоев.
- PDF — универсальный «эталонный» формат для печати, отлично сохраняет масштаб, шрифты и расположение элементов.
- PLT — файлы для плоттеров, используются при поточных и повторяющихся заказах, когда важна максимальная предсказуемость результата.
- TIFF/PNG — растровые варианты, подходят для уже отсканированных чертежей или случаев, когда исходник только в картинке.
Если вы не уверены, что всё настроено правильно, лучше передать исходный DWG и контрольный PDF: так оператор сможет сверить результат распечатки с вашей «эталонной» версией.
Цветная или черно-белая печать чертежей
Печать чертежей может быть как монохромной, так и цветной — выбор зависит от цели и стадии проекта.
Когда достаточно черно-белой печати:
- рабочие комплекты для стройплощадки;
- простые монтажные схемы без сложной цветовой логики;
- архивные экземпляры и исполнительная документация.
Когда уместна цветная печать:
- сложные инженерные сети, где каждый тип коммуникаций выделен своим цветом;
- электрические схемы с цветовой кодировкой;
- презентационные листы для защиты проекта перед заказчиком.
Важно заранее уточнить, какие элементы на чертеже несут цветовую смысловую нагрузку, чтобы при переводе в ч/б не потерять читаемость (например, сделать разные типы линий или штриховку).
Как подготовить чертеж к печати: пошаговый чек-лист
Чтобы печать чертежей в типографии прошла быстро и без переделок, удобно пользоваться коротким чек-листом:
- Определите формат
Выберите нужный формат листа (A4–A0) с учетом масштаба и объема информации. - Проверьте масштаб
Убедитесь, что масштаб задан в самой модели/чертежном листе, а не исправляется «на глаз» при печати. - Настройте лист и штамп
Установите рамку, основную надпись и дополнительные таблицы по ГОСТ или корпоративному стандарту. - Очистите чертеж
Удалите лишние слои, вспомогательные построения, текстовые заметки, не предназначенные для заказчика или строителей. - Проверьте слои и типы линий
Толстые, тонкие, осевые, штриховые линии должны быть различимы на бумаге, а не сливаться. - Экспортируйте в PDF
Сохраните итоговую версию листа или комплекта в PDF, сделайте быстрый просмотр, увеличив до 100–200% для проверки читаемости.
Такой простой алгоритм экономит время и вам, и оператору печати, а главное — снижает риск ошибок на реальном объекте.
Как выбрать оптимальный формат для печати чертежей
Выбор формата — один из ключевых этапов, от которого зависит удобство чтения и использования документа. Для разных задач логика будет отличаться.
Основные ориентиры:
- Если чертеж нужен для детальной проработки узлов, лучше использовать A3 или A2, где элементы не будут слишком мелкими.
- Для общих планов этажей и генпланов чаще выбирают A1 и A0 — так легче охватить всё поле взглядом и не терять детали.
- Для рабочей документации на объекте часто печатают комплект в двух версиях: компактный (A3) для оперативной работы и крупный (A1/A0) для штаба или офиса.
- Презентационные материалы для заказчика удобнее делать крупными, в цвете, часто с дополнительной инфографикой.
Если сомневаетесь, можно распечатать один тестовый лист в разных форматах, посмотреть на реальной бумаге и уже затем запускать весь тираж.
Печать чертежей в типографии copy.ru: что вы получаете
Когда вы передаете печать чертежей профессиональной типографии, вы решаете сразу несколько задач:
- стабильное качество линий и заливок на широкоформатном оборудовании;
- точное соблюдение формата и масштаба за счет опытной подготовки к печати;
- подбор подходящей бумаги по плотности и белизне для чертежей;
- возможность оперативной печати больших комплектов и повторных тиражей;
- аккуратную подрезку, сортировку и, при необходимости, брошюровку комплекта.
В типографии copy.ru операторы аккуратно проверяют корректность полей, расположение штампа и основные параметры перед запуском печати, а при необходимости могут подсказать оптимальный формат и тип бумаги под задачу.
Нужна надежная печать чертежей?
Если вам важны точный масштаб, четкие линии и аккуратная подача проекта, доверяйте печать чертежей профессионалам. Подготовьте файлы по простому чек-листу, выберите удобный формат — от А4 до А0 — и передайте материалы в типографию copy.ru. Мы бережно перенесем ваш проект на бумагу, чтобы на стройке, в цеху или на защите вы были уверены в каждом миллиметре своих чертежей.
