Фотолюминесцентный ПВХ и ламинированный картон внешне трудно различить: оба прямоугольные, оба висят на стене, оба выглядят как официальный документ. А при отключении света первый сохраняет видимое послесвечение часами (если материал нормальный), второй превращается в тёмный прямоугольник. И требования к ним разные: для объектов с массовым пребыванием людей материал определяется стандартом, не предпочтениями заказчика.
Разберём, какие планы эвакуации бывают по типу и назначению, из каких материалов их делают, что ГОСТ требует от содержания и от макета, и где чаще всего ошибаются при заказе.
Этажный, секционный, локальный: три типа и три задачи
ГОСТ Р 12.2.143-2009 различает несколько видов планов в зависимости от охватываемой зоны и места размещения. Смешивать их нельзя: у каждого своя функция, своё место на стене и свои требования к содержанию.

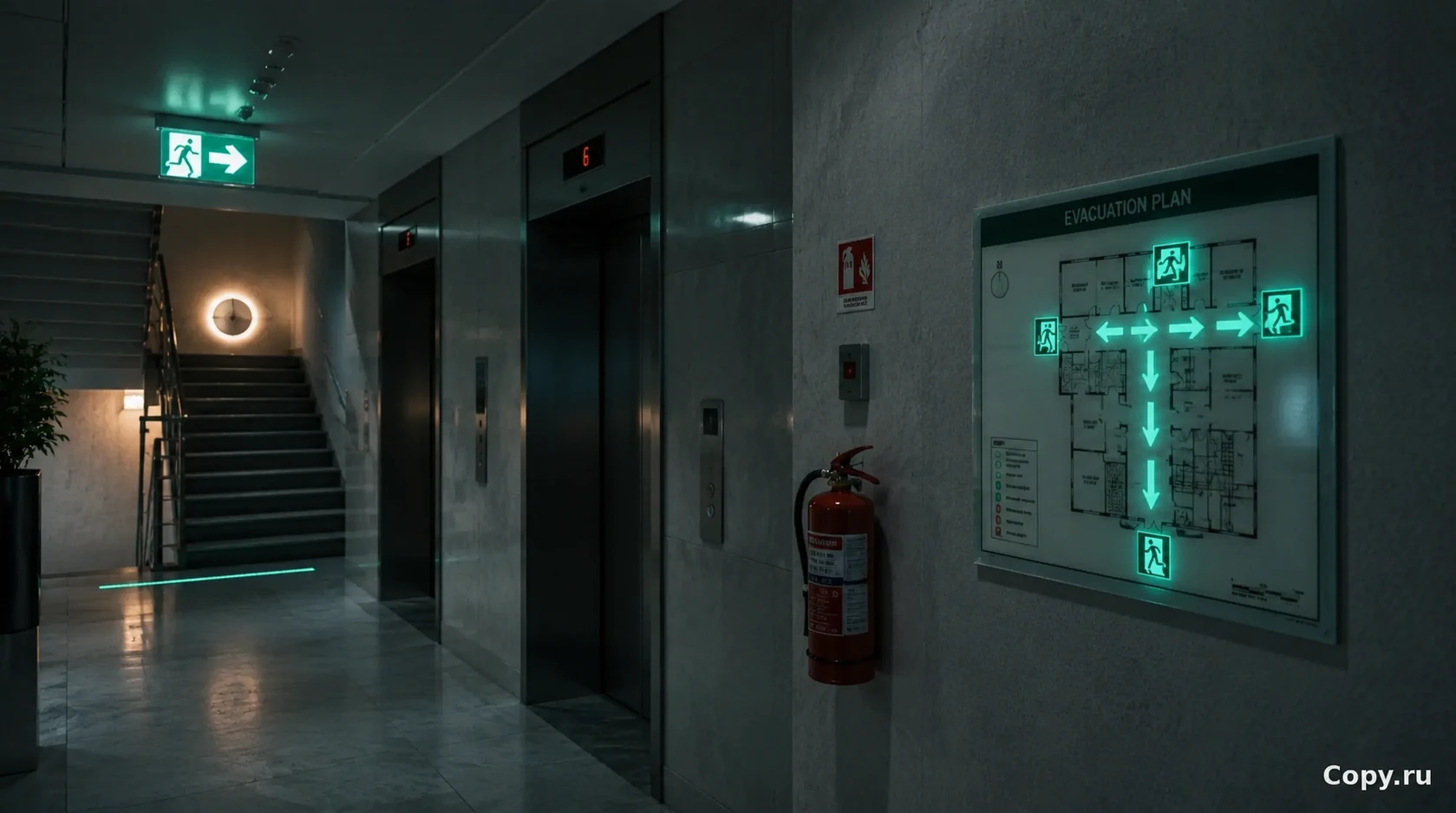

Этажный план охватывает весь этаж целиком. Его вешают в коридорах, у лестничных клеток, рядом с лифтами. Это главный ориентир для человека, который оказался на незнакомом этаже в нештатной ситуации. ГОСТ задаёт минимальные размеры этажных, секционных и локальных планов напрямую; точные значения сверяйте с актуальной редакцией стандарта. На практике небольшой офисный этаж показывают на А3, крупный или вытянутый корпус требует А2 или А1. Главный критерий: схема должна читаться с рабочего расстояния. На плане обозначаются все помещения, коридоры, лестничные клетки, выходы, маршруты эвакуации и первичные средства пожаротушения.
Секционный план нужен там, где этаж разбит на несколько изолированных секций с разными путями эвакуации. Каждая секция получает свой план, ориентированный именно на свои выходы. Без этого человек в задымлённом коридоре видит схему всего этажа, которая к его конкретному положению никак не относится.
Локальный план: план номера в гостинице, палаты в больнице или отдельного кабинета. Его задача узкая: показать человеку кратчайший путь из этой конкретной точки к ближайшей эвакуационной лестнице. ГОСТ устанавливает минимальные размеры для локальных планов отдельно. Крепится на внутренней стороне двери или рядом с ней. Локальные планы дополняют этажные, а не заменяют их.
По ГОСТ Р 12.2.143-2009 на каждый этаж изготавливается отдельный план с обозначением «Вы находитесь здесь» применительно к месту его размещения. Общий план для нескольких этажей такую функцию ориентирования не выполняет: человек видит схему, но не может определить своё местонахождение на ней.
Из чего делают: три материала с разным поведением
Выбор материала — не вопрос эстетики. Для большинства объектов он вытекает из требований ГОСТ Р 12.2.143-2009 напрямую.

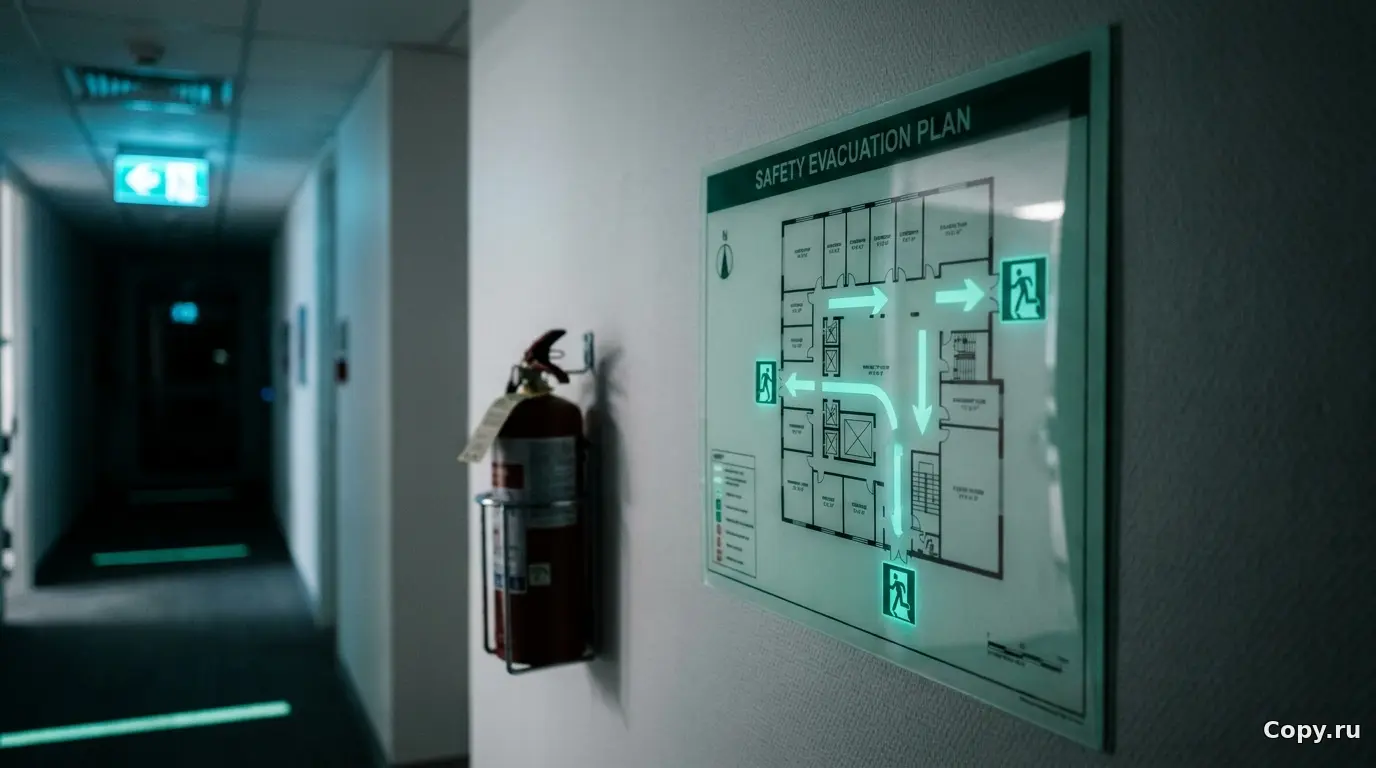

Фотолюминесцентный ПВХ: основной материал для объектов с массовым пребыванием людей. Поглощает свет при обычном освещении, при отключении электричества сохраняет видимое послесвечение в течение времени, нормированного ГОСТ. Толщина от 0,5 мм; конкретное значение зависит от поставщика материала и требований объекта. Жёсткий, не скручивается, держит форму. Изображение наносится способами, обеспечивающими долговечность: цифровая печать с последующей защитной ламинацией или УФ-печать непосредственно по материалу.
Для объектов с массовым пребыванием людей нормативом предусмотрено применение фотолюминесцентного исполнения; конкретные критерии — в ГОСТ Р 12.2.143-2009, поэтому требование к материалу сверьте с проектной документацией и заключением ответственного за пожарную безопасность.
Алюминиевый композит (алюкобонд) используется там, где нужна механическая прочность: производственные цехи, склады, объекты с риском физического повреждения планов. Жёсткий, не деформируется от влаги, выдерживает случайные удары. Изображение наносится сольвентной или цифровой печатью, ламинируется защитной плёнкой. Тяжелее ПВХ, требует крепёжных элементов, а не просто приклейки.
Ламинированная бумага или картон допустимы для временных объектов, административных помещений и тех случаев, где требования к фотолюминесцентному исполнению нормативно не предъявляются. Срок службы при нормальной эксплуатации зависит от влажности помещения, типа ламинации и интенсивности использования; единого нормативного значения здесь нет. Для объектов с массовым пребыванием людей этот вариант требованиям ГОСТ не удовлетворяет.
У нас на одной из московских точек самое частое недопонимание именно здесь. Заказчик видит разницу в цене между фотолюминесцентным ПВХ и ламинатом, выбирает дешевле, и потом получает вопросы при проверке. Жаль, потому что переделка обходится дороже исходной экономии. Когда показываешь оба образца на стойке и выключаешь свет, вопрос сам отпадает. Требование к материалу во многих случаях не остаётся на усмотрение: оно вытекает из категории объекта и проектной документации.
Как выбрать материал и тип плана
По типу объекта
Для большинства объектов с массовым пребыванием людей (торговые центры, больницы, гостиницы, крупные офисные здания) выбор материала предопределён: фотолюминесцентный ПВХ. Если в проектной документации стоит соответствующее требование, оно не остаётся на усмотрение заказчика.
Для производственных объектов с риском физических нагрузок на планы (цеха, склады, технические помещения) оптимален алюминиевый композит. Он не деформируется от влаги и выдерживает случайные удары там, где ПВХ может треснуть или расслоиться.
Для временных и административных помещений, где нормативом фотолюминесцентное исполнение не предусмотрено, допустима ламинированная бумага или картон. Вариант экономичный, но только там, где он нормативно приемлем. Прежде чем выбрать его из соображений цены, сверьте категорию объекта с требованиями стандарта.
По архитектуре объекта
Единое открытое пространство на этаже: достаточно одного этажного плана. Этаж разделён на изолированные секции с разными путями выхода: каждой секции нужен свой секционный план. Объект предполагает длительное нахождение людей в отдельных закрытых помещениях (гостиница, больница): в каждом помещении дополнительно размещается локальный план. Он дополняет этажный, но не заменяет.
Формат определяется читаемостью: схема должна восприниматься с рабочего расстояния без напряжения. Небольшой офисный этаж укладывается в А3, крупный или вытянутый корпус требует А2 или А1. Точные минимальные значения для каждого типа плана задаёт ГОСТ Р 12.2.143-2009.
Что должно быть внутри плана
Состав плана задаёт ГОСТ Р 12.2.143-2009. Ключевых элементов несколько.
Схема помещения или этажа в масштабе. Не приблизительная, а с правильными пропорциями комнат, коридоров и лестничных клеток. Расхождение с реальной планировкой заметно при визуальной сверке. Масштаб указывается в легенде: это позволяет оценить реальные расстояния до выходов, а не просто направление движения.
Маршруты эвакуации обозначаются стрелками. Основной маршрут идёт сплошной линией, запасной пунктиром. Оба должны вести к выходу, не упираться в тупик и не противоречить друг другу на пересечениях.
Пиктограммы берутся только из ГОСТ Р 12.4.026-2015. Символ «выход» должен соответствовать этому стандарту: цвета, пропорции, начертание стрелки. Произвольные иконки из открытых источников, даже визуально похожие на ГОСТовские, при проверке могут быть признаны несоответствующими стандарту.
Маркировка «Вы находитесь здесь» обязательна. Без неё человек видит схему, но не понимает, где он на ней находится. Отсутствие этого элемента делает план технически неполным.
Легенда расшифровывает все символы, использованные на схеме. Размер шрифта и символов должен соответствовать требованиям ГОСТ Р 12.2.143-2009: конкретная высота символов зависит от типа плана и расстояния, с которого его считывают. Для большого этажного плана формата А1–А2 подписи должны читаться с двух-трёх метров без напряжения; для локального — с метра. Если подписи к символам формально есть, но их невозможно прочитать с рабочего расстояния, это нарушение норматива.
Цвета сигнальных символов и знаков безопасности заданы ГОСТ Р 12.4.026-2015. Зелёный в RGB при конвертации в CMYK может уйти в оливковый, и смысл пиктограммы нарушается. Финальный макет нужно готовить в CMYK: это снижает риск искажения сигнальных цветов.
Первичные средства пожаротушения (огнетушители, пожарные краны, кнопки ручного пуска пожарной сигнализации) отмечаются на схеме соответствующими знаками.
Идентификация объекта: название, адрес, номер этажа или секции. Без этого один план не отличить от другого при замене комплекта.
Форматы по нормативу
Минимальные размеры этажных, секционных и локальных планов закреплены в ГОСТ Р 12.2.143-2009. Точные значения сверяйте с актуальной редакцией стандарта. На практике форматы А3, А2 и А1 применяются в зависимости от площади и конфигурации помещения. Главный критерий: схема должна быть читаемой с рабочего расстояния при указанном масштабе.
Нестандартная геометрия этажа (вытянутые коридоры, Г-образные или Т-образные планировки) иногда требует нестандартного соотношения сторон. В таких случаях план делается в формате, при котором схема сохраняет читаемость и масштаб, а не «вписывается» в стандарт любой ценой. По моему опыту, длинные корпуса чаще всего приходят с «поджатой» схемой, где один конец здания рассмотреть невозможно без увеличения.
Как подготовить файл: типичная история с БТИ
Заказы на план эвакуации приходят с одними и теми же типовыми проблемами. Большинство можно устранить до отправки файла в типографию.
Растровый план из БТИ в низком разрешении. Скан 72–96 dpi при печати на А1 или А2 даёт размытое изображение с нечитаемыми деталями (особенно достаются мелким подписям и номерам комнат). Масштабирование растра не помогает: добавляет пиксели, не добавляет деталей. Единственный выход — перерисовать схему в векторе или получить исходный файл нормального качества.
Цвета в RGB. При конвертации в CMYK зелёный может уйти в оливковый, красный в кирпичный. Для плана эвакуации это не просто эстетический сбой: цвета сигнальных знаков безопасности заданы ГОСТ Р 12.4.026-2015, и их смысловое значение нарушается при неправильной конвертации.
Отсутствие вылетов. После резки по краю остаётся белая кромка. На фотолюминесцентном ПВХ это видно особенно резко и выглядит как брак.
Несертифицированные пиктограммы. Из интернета берут «похожий» символ выхода: правильного цвета, правильного направления стрелки, но не из ГОСТ Р 12.4.026-2015. При проверке это может быть расценено как несоответствие.
Требования к файлу стандартные для крупноформатной печати:
- Формат: PDF, AI или CDR. Для крупноформатной печати предпочтительны векторные форматы; сжатые растровые форматы (JPEG, PNG) часто оказываются недостаточного качества на больших размерах.
- Цветовая модель: CMYK. Снижает риск искажения сигнальных цветов при печати.
- Вылеты: 3–5 мм по периметру.
- Разрешение растровых вставок: не менее 300 dpi в финальном размере печати. Логотип с сайта организации (72–96 dpi) нужно заменить.
- Шрифты: переведены в кривые или встроены в PDF. Иначе при открытии файла в типографии шрифт может подмениться и всё форматирование поедет.
- Безопасные поля: смысловые элементы не ближе 5 мм от линии обреза.
Отдельно про масштаб. Схема помещения должна быть в масштабе, не нарисована «на глаз». Масштаб указывается в легенде: это позволяет оценить реальные расстояния до выходов. Произвольная схема без масштаба такую оценку не даёт, и это требование норматива, не рекомендация.
Где и как размещают
Место размещения регламентировано ГОСТ Р 12.2.143-2009: на видном месте, в хорошо освещённой зоне. Высота и расположение также заданы стандартом. Сверяйте точные значения с актуальной редакцией перед монтажом.

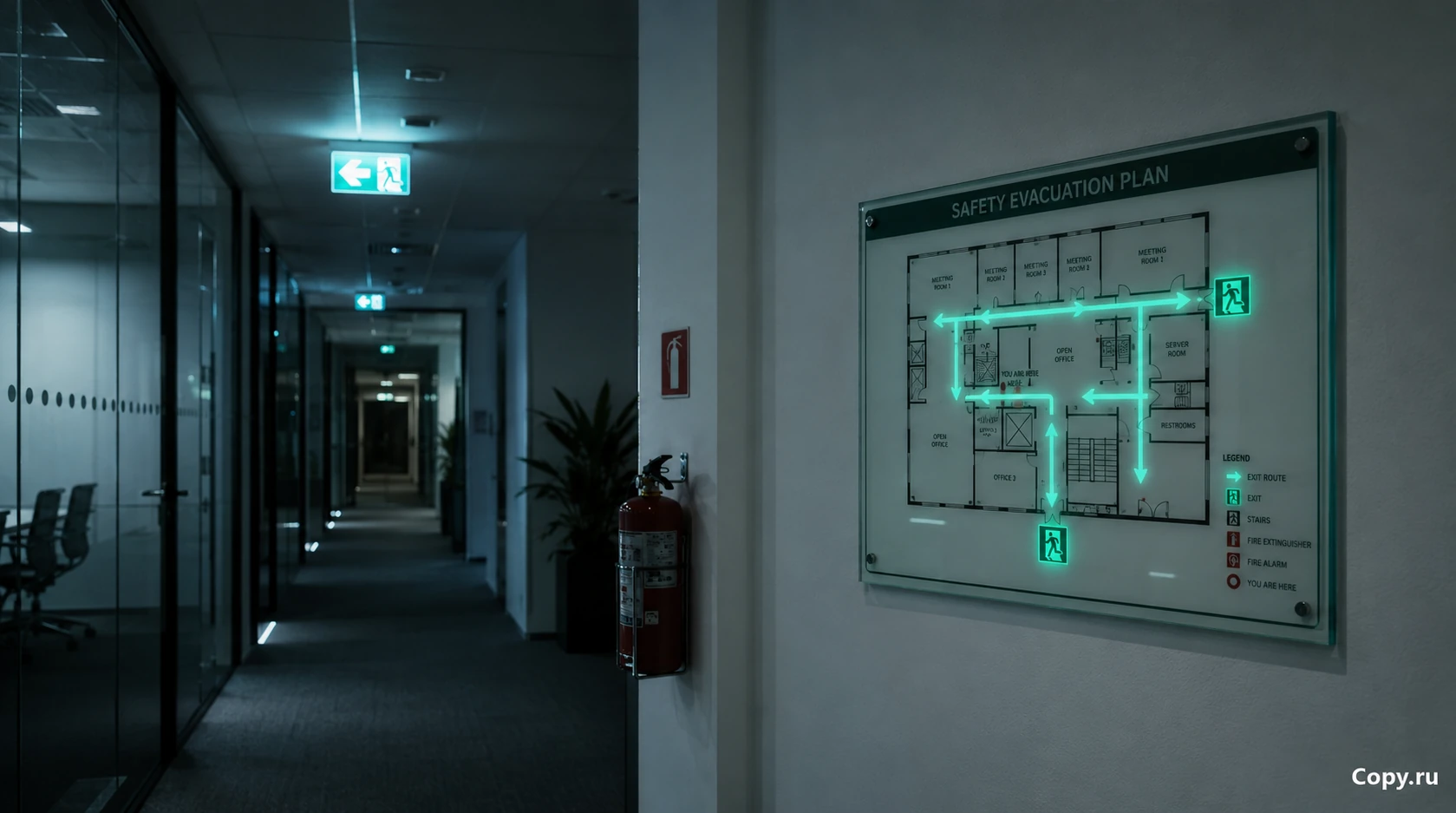

Крепление зависит от материала. Для фотолюминесцентного ПВХ и алюкобонда используют объёмные крепления: пластиковые или металлические держатели, дистанционный монтаж. Прямое приклеивание ПВХ к стене обычно не рекомендуется: при демонтаже может пострадать отделка стены.
Для ламинированных планов на картоне удобны рамки с защитным стеклом или без. Это упрощает замену: старый план вынул, новый вставил без дополнительного монтажа.
Гостиничные локальные планы в номерах крепятся на внутренней стороне двери или на стене рядом, в рамке. В больничных палатах аналогично, с учётом доступности для маломобильных пациентов.
Когда план нужно обновить
Нормативного срока «раз в N лет» нет. Требование одно: план должен соответствовать актуальному состоянию объекта. Перенесли стену, заложили выход, переставили огнетушители: план обновляется. Устаревший план с неактуальной схемой может ввести людей в заблуждение в аварийной ситуации. Человек увидит стрелку к выходу, которого больше нет. И как ему ориентироваться в дыму?
На практике крупные объекты обновляют планы при плановых ремонтах. Небольшие офисы нередко забывают про это совсем. До первой проверки.
Частые ошибки
- Растровый файл из БТИ в низком разрешении. Скан 72–96 dpi при печати на А1 или А2 даёт нечитаемое изображение. Нужно перерисовать схему в векторе.
- Цвета в RGB. При конвертации в CMYK зелёный и красный могут уйти в другие оттенки. Цвета сигнальных символов заданы ГОСТ Р 12.4.026-2015, и их нарушение — содержательная ошибка.
- Нет вылетов. После резки по краю видна белая кромка. На ПВХ особенно заметно.
- Несертифицированные пиктограммы. Символ «выход» должен соответствовать ГОСТ Р 12.4.026-2015; визуально похожие иконки при проверке могут быть признаны несоответствующими.
- Мелкий шрифт в легенде. Высота символов нормирована ГОСТ Р 12.2.143-2009 в зависимости от типа плана и расстояния считывания. Если подписи нельзя прочитать с рабочего расстояния, это нарушение.
- Неверный материал для объекта. Обычный ламинат вместо фотолюминесцентного ПВХ с большой вероятностью вызовет замечание при проверке на объектах с массовым пребыванием людей, где нормативом предусмотрено фотолюминесцентное исполнение.
- Нет маркировки «Вы находитесь здесь». Без неё план технически неполный: человек не может сориентироваться на схеме в аварийной ситуации.
- Устаревший план после перепланировки. Перенесли стену, заложили выход, переставили огнетушители: план должен обновиться. Устаревшая схема может ввести людей в заблуждение.
- Нет масштаба в легенде. Без масштаба схема не позволяет оценить расстояния до выходов. Это требование норматива, не рекомендация.
Что проверить перед заказом
- Формат файла: PDF, AI или CDR (для крупноформатной печати предпочтительны векторные форматы)
- Цветовая модель: CMYK
- Вылеты: 3–5 мм по периметру
- Безопасные поля: смысловые элементы не ближе 5 мм от края обреза
- Разрешение растровых вставок: не менее 300 dpi в финальном размере
- Шрифты: переведены в кривые или встроены в PDF
- Пиктограммы: соответствие ГОСТ Р 12.4.026-2015
- Размер символов и подписей: соответствует ГОСТ Р 12.2.143-2009 для данного типа плана и расстояния считывания
- Маркировка «Вы находитесь здесь»: присутствует
- Маршруты эвакуации: обозначены стрелками, ведут к выходам
- Огнетушители, пожарные краны, кнопки вызова: указаны на плане
- Тип материала: требование сверено с проектной документацией и заключением ответственного за пожарную безопасность
- Формат плана: соответствует требованиям ГОСТ Р 12.2.143-2009 для данного типа плана
- Масштаб: указан в легенде
- Актуальность планировки: план отражает текущее состояние помещений
FAQ
Нужно ли согласовывать план эвакуации с МЧС до печати?
Содержание плана разрабатывают и при необходимости согласуют с лицом, ответственным за пожарную безопасность объекта, до заказа на печать. Порядок согласования с надзорными органами зависит от категории объекта. Уточните заранее у ответственного специалиста или в местном органе государственного пожарного надзора. Типография выполняет уже готовый согласованный макет и требований к его содержанию не разрабатывает.
Можно ли напечатать план на обычной бумаге и заламинировать?
Для временных помещений и объектов, где требования к фотолюминесцентному исполнению нормативно не предъявляются, это допустимо. Для объектов с массовым пребыванием людей нормативом предусмотрено фотолюминесцентное исполнение; конкретные критерии применимости заданы в ГОСТ Р 12.2.143-2009. Требование к материалу сверьте с проектной документацией до заказа.
Как часто нужно обновлять план?
При любых изменениях планировки, переносе огнетушителей или изменении схемы эвакуационных выходов. Нормативного срока «раз в N лет» нет: план должен соответствовать актуальному состоянию объекта. На практике крупные объекты обновляют планы при плановых ремонтах; небольшие офисы нередко об этом забывают до первой проверки.
Сколько планов нужно на один этаж?
По нормативу не менее одного, размещается на видном месте. На больших или сложных этажах по одному у каждой лестничной клетки и в основных коридорах. Локальные планы в гостиничных номерах и больничных палатах дополняют этажные, но не заменяют их.
Чем план эвакуации отличается от знака пожарной безопасности?
Знак пожарной безопасности это отдельный стандартизированный символ («выход», «огнетушитель», «направление движения»). Размещается самостоятельно и не требует схемы помещения. План эвакуации это схема с обозначенными маршрутами, в которой такие пиктограммы используются как элементы. Разные изделия, разные нормативы, разные места размещения.
Можно ли сделать один план для нескольких этажей?
По ГОСТ Р 12.2.143-2009 на каждый этаж изготавливается отдельный план с обозначением «Вы находитесь здесь» применительно к конкретному месту размещения. Общий план для нескольких этажей такую функцию не выполняет: человек видит схему, но не может определить своё местонахождение на ней.
Нужна ли рамка у плана?
Рамка не обязательна по нормативу, но в большинстве шаблонов она есть: чётко ограничивает информационное поле и не даёт изображению теряться на светлой стене. При заказе без рамки убедитесь, что в макете предусмотрены вылеты. Иначе после резки по краю будет видна белая кромка.
План эвакуации это документ безопасности, не полиграфический сувенир. Если здание подпадает под требования ГОСТ Р 12.2.143-2009, выбор материала определяется категорией объекта и проектной документацией, а не ценой квадратного метра ПВХ. Форматы, варианты исполнения и возможность оформить заказ есть на странице печати планов эвакуации в каталоге Copy.ru. Если нужны фотолюминесцентные планы отдельно, они выделены в отдельный раздел каталога.
